宽带天线阻抗匹配网络设计中的实频法_陈轶鸿.rar

利用实频技术法设计27.5-39.5MHz套筒天线的匹配电路，已知各个频点天线的输入阻抗。用有理函数Rq(w)拟合五段折线段，再利用盖维次法求出策动点阻抗函数Z(s),再利用Z(s)综合出匹配网络。

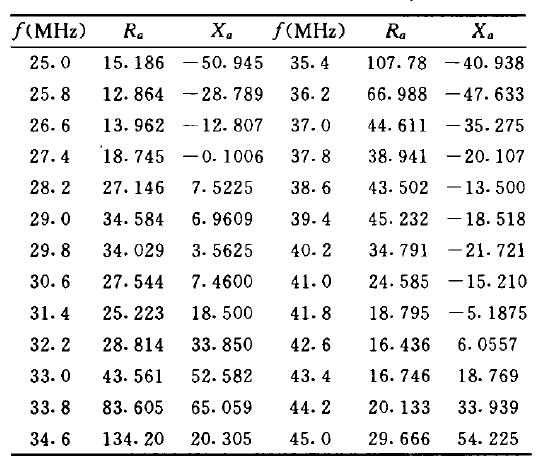

实频数据如下：
然后利用优化函数优化出rk，再用最小二乘法拟合出有理函数 Rq(w)=1/(1+9.999w^2-27.506w^4+17.596w^6)
再接着用盖维次法求出策动点阻抗Z(s)=(0.00379*s^2 + 0.004348*s + 0.04)/(s^3 + 1.147*s^2 + 32.35*s + 25.0)，不知道对不对？
但是最后自己获得的结果好像与论文不对。不知道有没有大神研究过实频法，可以指导一下？

file:///C:\Users\guoshihua\AppData\Roaming\Tencent\Users\947953078\QQ\WinTemp\RichOle\$AUC0S%QUNXI53ETQ%SZ14D.jpg

论文中在27.5-39.5MHz中匹配，但是在0-45MHz均匀分五段折线，既然只在27.5-39.5MHz要求匹配，且实频数据也是在27.5-39.5MHz，而其他频段没有数据，那为什么还要在0-45MHz均匀分五段？不是应该在27.5-39.5MHz分5段好像才有道理？

新手攒积分中，太高端
