共面微带波导时域求解与频域求解差异很大的问题: 本帖最后由 mengzhuhao 于 2014-6-5 18:59 编辑
共面微带波导时域求解与频域求解差异很大的问题
问题描述：
建立了一个简单的微带结构，见下图

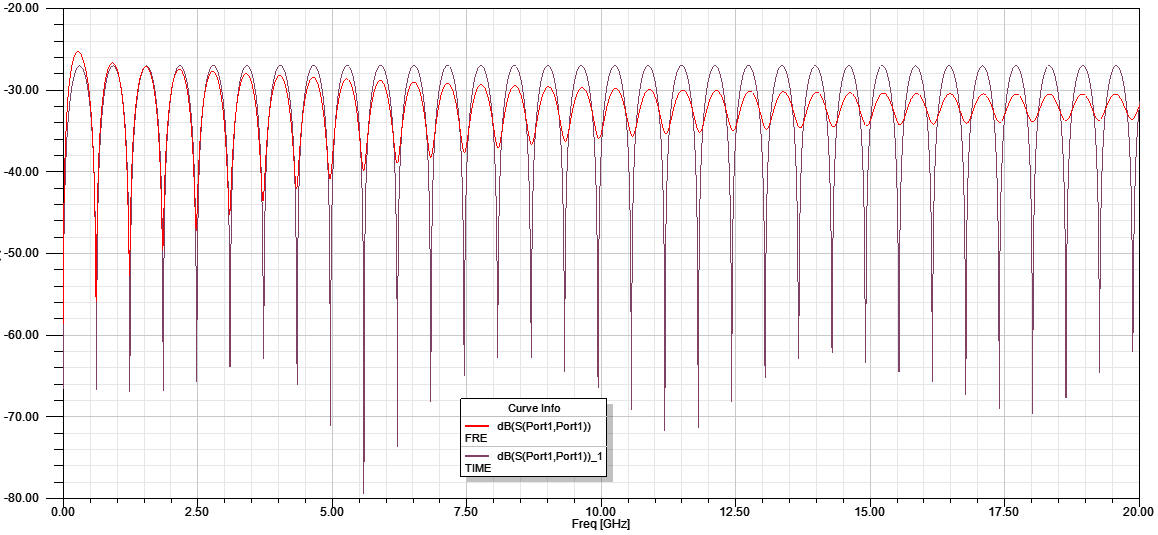

分别使用时域与频域进行了求解对比，但是发现结果差异非常大，特别是时域结果感觉非常不对；频域的结果基本感觉是正确的
时域与频域均使用了电边界，波端口也是按help说的进行了设置；求解均使用了自适应网格划分
附件是工程文件（版本是2013sp6格式），希望比较熟悉的朋友可以帮忙解惑；可能是哪里设置导致的错误？
我对port2做了波端口去嵌入处理 5510mil
目的就是通过分析一小段电路的s参数，得到一长段电路的s参数
用海飞丝仿真试试看
FRE-TIME.rar (333.85 KB)
