哪位朋友可以帮我看看这个CST的微带线怎么加上波端口？: PCBCST2.rar

哪位朋友可以帮我看看这个CST的微带线怎么加上波端口？
不能进行仿真，总是感觉不对
另外就是如果设置一些边界条件，我的设置是否正确

版本是2013

主要关心的就是pcb中 data1与data2两根微带线的S参数

想对比实测结果 看到底错误的地方在哪里

是差分线吗？

不是差分线 是2跟独立的微带线 中间有gnd的via

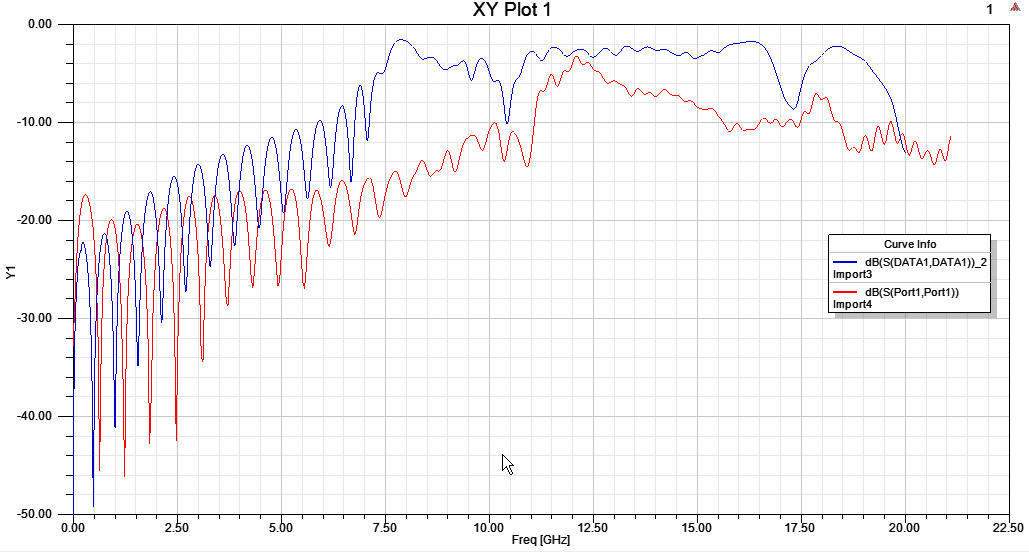

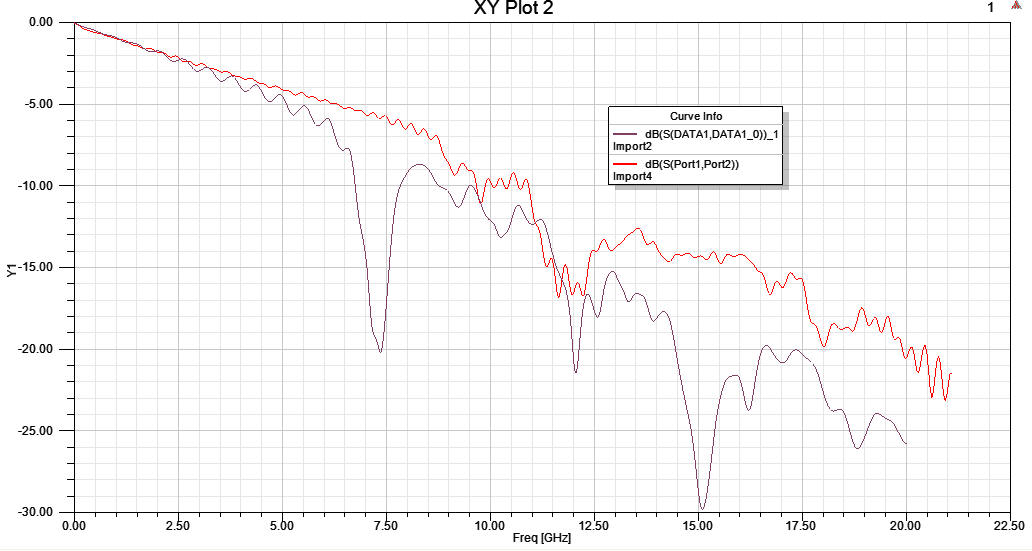

红色是测试结果 另一个是siwave0-20g的宽带扫描结果 使用的是插值扫描


附件的PCBCST7是今天导入修改的简化模型


目前有一个问题就是：

cst里面我想对微带共面部分加波端口，我在微带线处设置了局部坐标uvw，但是设置波端口的时候还是使用的xyz坐标，如何设置全局坐标到微带线输入的中央位置？使的波端口面可以对称设置？
