【CST模型】DualBandSplitRingResonator 双频裂隙环带通滤波器: DualBandSplitRingResonator.cst

分享【CST模型】DualBandSplitRingResonator 双频裂隙环带通滤波器

谐振点在2.4GHz和4.4GHz，使用2mm厚度的FR4材质，使用微带线馈电。

通过调节谐振圆环半径可以调节谐振频率，非常好用。

请给出你的结构抓图和结果，然后可以得到技术分

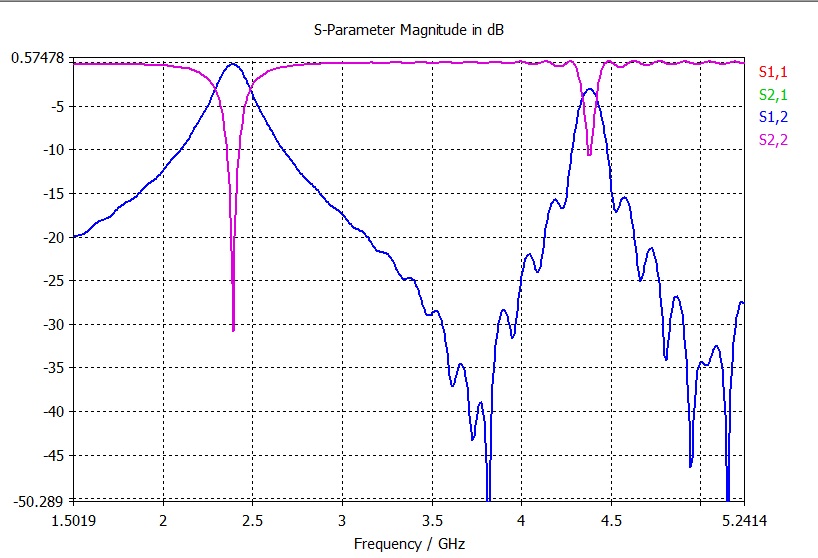

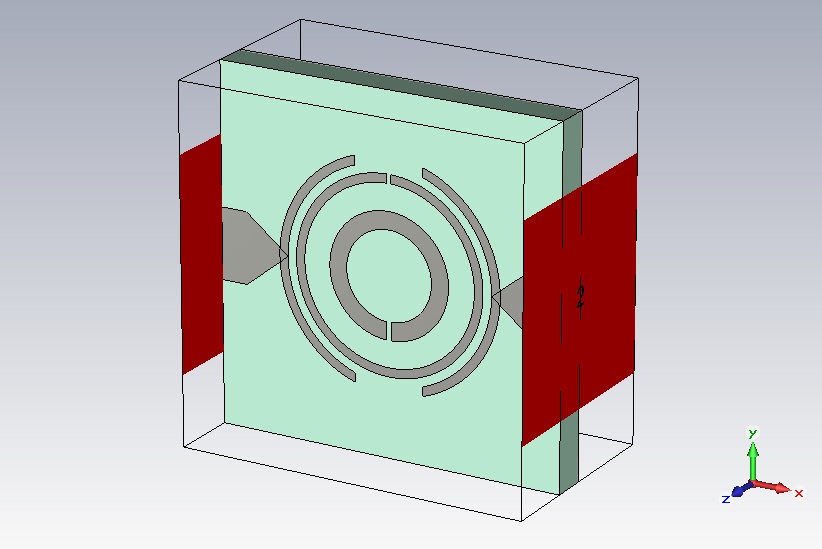

结构图和滤波器S参数仿真结果

第二个频点插损较大，楼主用的是有耗板材？损耗角设置的多少？

频带有些窄，插损大了些

因为第二个频点是中间的圆环，中间的圆环离最边上的圆环激励空间距离比较远，所以插损比较大。
这是设计的一个缺陷。。

请问一下开口环是怎么画出来的？

画一个圆，再切一刀。
