ADS联合仿真遇到的问题: murata_library_adse.zip

ADS联合仿真遇到的问题:

我在联合仿真时遇到的问题。将春田元器件与微带线的版图联合仿真时，发现这个问题：

图太小了，你那个GRM15在哪边？


yjbwlmq 发表于 2013-10-18 09:40

asd226005 发表于 2013-10-17 20:32
图太小了，你那个GRM15在哪边？

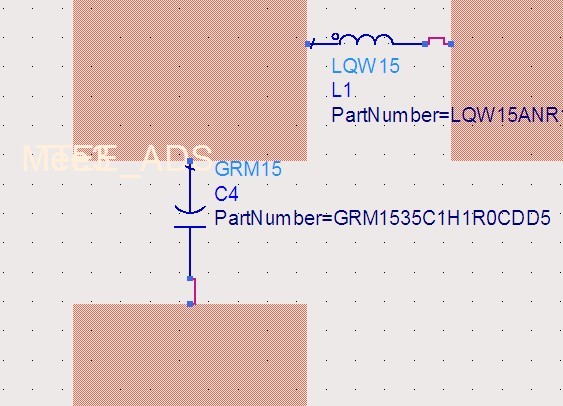

大神，图在下面，请看一下。

看这个error的意思是没有定义，你之前试过不用版图仿真吗，直接用微带元器件？看看会出错不

不然试试我的这个村田库，我以前用过是可以的

asd226005 发表于 2013-10-18 10:55
看这个error的意思是没有定义，你之前试过不用版图仿真吗，直接用微带元器件？看看会出错不
不然试试我的 ...

我的春天器件在原理图仿真的时候都是很好的，不知道为什么联合仿真的时候就成这样了。我问一下“你在用原理图生成版图后是不是吧电容电感都删了，然后在断的地方加上端口？

yjbwlmq 发表于 2013-10-18 16:07
我的春天器件在原理图仿真的时候都是很好的，不知道为什么联合仿真的时候就成这样了。我问一下“你在用原 ...

是的~~ 然后仿真下再导出再放到原理图中

我听有些人说村田的器件直接在layout中仿就行了，这是真的吗？
还有如何在版图中加直流偏置？

yjbwlmq 发表于 2013-10-21 21:36
我听有些人说村田的器件直接在layout中仿就行了，这是真的吗？
还有如何在版图中加直流偏置？

这个倒没有试过，一般版图只能仿真微带，不能代入器件仿真的

同一主题附件:

murata_library_adse.zip (1.04 MB)
