5.8G三叶草.stp

看到网友们的DIY，于是我也仿真一下，为什么用三叶草，原来除了覆盖角度广之外，它是圆极化的，我的模型是右旋圆极化，不扯了，上模型和效果图。

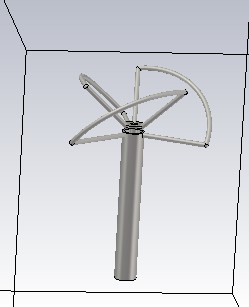

模型

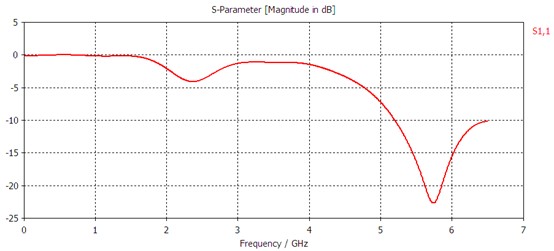

S11

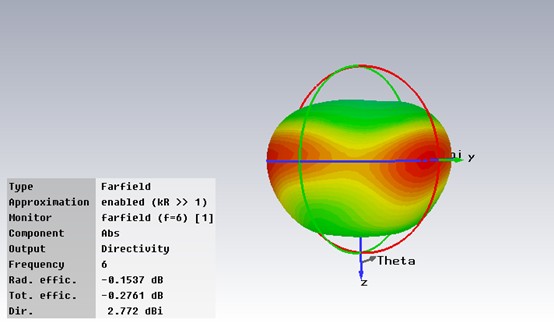

三维方向图

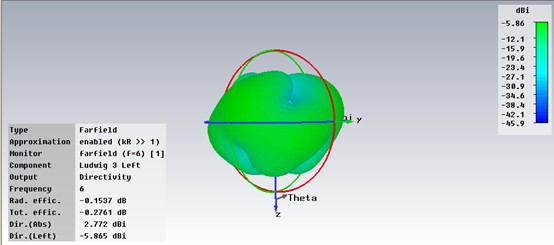

左旋圆极化分量方向图

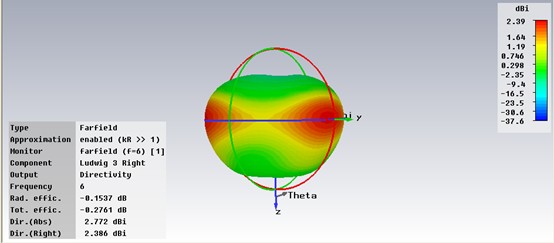

右旋圆极化分量方向图

感谢楼主!{:soso_e142:}

{:soso_e100:}

{:soso_e100:}

{:soso_e179:}

外观漂亮而且效果好的天线，顶楼主了！

感谢楼主!
