偶极子天线 50 Ohm同轴线馈电 巴伦结构: Project4.rar

我做一个偶极子天线，要求带宽570MB， 50 Ohm同轴线馈电。但是仿真结果一直很差。请高手帮忙。
再有个问题：同轴线不是50Ohm吗？偶极子天线输入阻抗是73Ohm，那如何进行匹配啊？ 还有巴伦是有什么作用？

本帖最后由 kerbcurb 于 2013-5-7 02:56 编辑

同轴线的特性阻抗有50 OHM和75OHM，另外，偶极子不一定就非得是半波偶极子，半波偶极子输入阻抗73...-j43...，弱稍微短一些的话阻抗的实部可以做到50OHM，虚部也是可以改变的。我觉得如果你想有较宽的带宽，一个是实部尽量接近同轴线的，另外，虚部的绝对值尽量要小。

你的馈电端口有问题，我看了模型，端口拉那么长有用吗？另外同轴线的外皮你设置的是空气，振子臂与导体相连，而你画的外皮空气与导体如何相连？你的模型本身是有问题的，难怪仿真结果很差的。

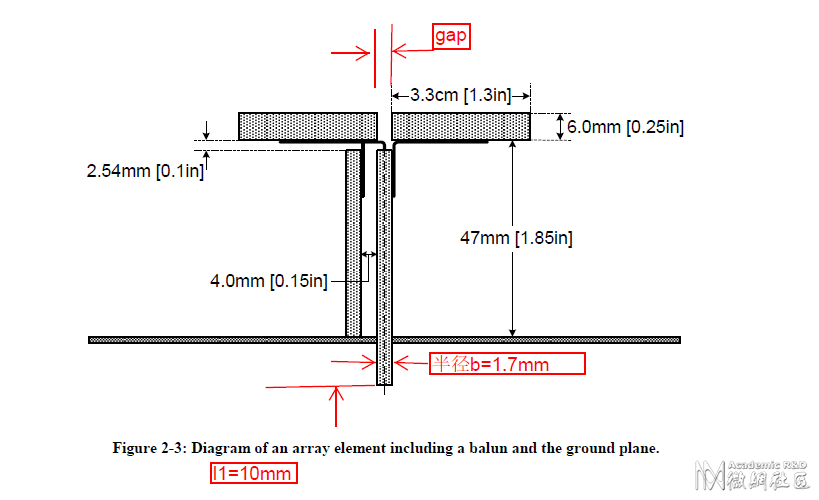

你的模型中振子臂的长度为50mm，而图中是33mm，这个也是一个明显的错误。

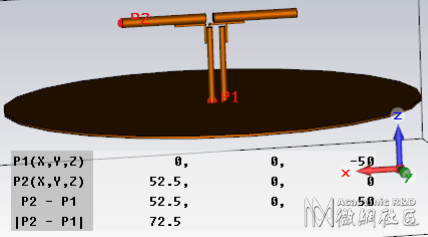

按照你的模型我改进了一下，模型图如下：

剖面图如下：

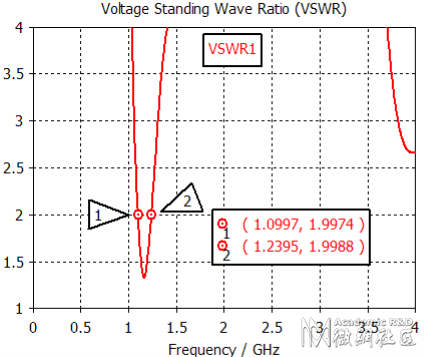

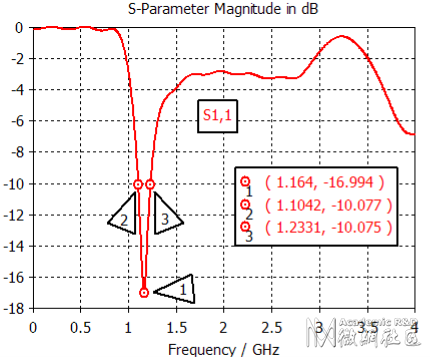

仿真结果：

可见该偶极子天线带宽很窄，应该是尺寸有问题。另外你的这篇文献名是什么，可以参考一下。

　　
　　强效维骨力胶囊曾在ChinaJoy上CosPlay雅典娜的嫩模歪歪因为大胆性感着装而备受宅男关注，人气值强效维骨力胶囊直线飙升，最近嫩模歪歪似乎又有大新闻，一组名为 “嫩模歪歪不雅照强效维骨力胶囊”的图片在微博遭到曝光，强效维骨力胶囊尺度之大令人咂舌，被曝光的歪歪不雅照中，歪歪强效维骨力胶囊每张都摆出故意显露下体私处的姿势。照片一出，歪歪强效维骨力胶囊本人便在微博回应称这些照片都是PS，可能会起诉爆料者。
　　从歪歪强效维骨力胶囊不雅照被微博爆出，到歪歪本人强效维骨力胶囊澄清艳照为ps不为真，随即爆料人和歪歪微博内容全部被删除，照片真实度也有待证实，这样一强效维骨力胶囊来原本身陷负面消息危机的歪歪一下变成大众关注的焦点，非强效维骨力胶囊但不是坏事反而成为好事。纵观整个成名强效维骨力胶囊过程，如果不是经过了精心策划，只能说歪歪运气太好，想不红都难。
　　“宝贝歪歪”资料：
　　李玲强效维骨力胶囊，湖南人强效维骨力胶囊，1990年3月29日生。身高164cm、体重48kg、三围85/60/88，昵称“angel”、“宝贝歪歪”。主要职业为模特，之前做过淘女郎、强效维骨力胶囊拍过微电影。强效维骨力胶囊2012年Chinajoy在中青宝展强效维骨力胶囊台扮演透视装加超短裙组合版雅典娜而出名并于9月成为游族强效维骨力胶囊网络首部自制微电影强效维骨力胶囊《键盘大劫杀》涉足影视圈。

为什么说“偶极子天线带宽很窄，应该是尺寸有问题”？望高人指点，谢谢

右辐射壁外侧会有电流回流导致辐射电流相对左辐射壁小，巴伦的作用是用来平衡馈电。方向图带宽可以加大辐射面来展宽。

非常感谢你热情的回复。我向你学习了很多。真心感谢。
我仿真这个是一个偶极子，用来做抛物面天线的馈源。我把文章放上来，你看看哈。文章在这里，是第四章的。
http://contentdm.lib.byu.edu/cdm/ref/collection/ETD/id/1536
文章里带宽很宽，达到500MB，你能把你的模型发给我么？2477951337@qq.com
谢谢。

最近也在看天线，做到同轴馈线就有点模糊了。能把你的偶极子天线 同轴馈线模型发过来 看看吗 qjx0505@qq.com 谢谢
