关于一个缝隙天线的CST建模的问题: EL - Coaxial multi-slot antenna for mobile.pdf

本帖最后由 颜无奈！ 于 2013-4-18 09:09 编辑

处女帖！希望不要沉！

老板让我建一个同轴线缝隙天线的模型，就类似附件中那个论文那样的。

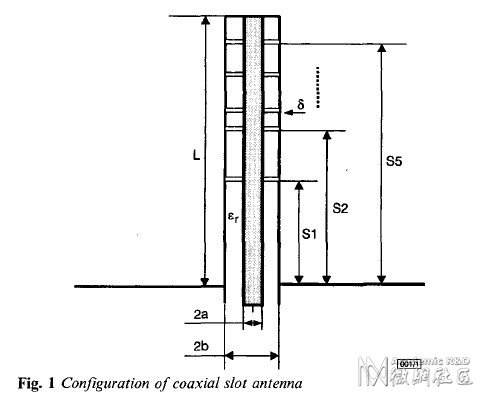

我把图片添加上来。

就是一个同轴线，上面开了五个缝隙槽，向外漏波产生圆极化辐射，大致是这个意思。

我第一次用CST建模，有几个初级的问题：
1。为什么图中的同轴线的内导体要向下延伸一道？是为了馈电吗？
2。地面怎么设？是画一个大的平面，需要有厚度吗？就和普通的地面一样设吗？
3。馈电怎么设？我看了普通同轴线的馈电，是在入口处的平面上设馈电，可是这个天线的入口不是平面啊。
4。同轴线的终点呢？就是这个天线的最上面，是要用50欧姆的阻抗匹配吗？这个阻抗匹配应该怎么设？


各位老师帮帮我吧-。=  焦头烂额中，多谢！

别沉！{:soso_e149:}

别沉！

哎 看你的问题 我知道你完全不懂 为啥不从最开始学呢 一来就这么具体 看结构应该是个高增益全向的天线形式
1.你的问题太科幻了 他的意思 内导体和外导体表面那个水平面 不是一个平面吧 无关紧要
2.地面就是同轴外导体啊 和 那个水平面都叫地
3.馈电 肯定是同轴面上啊 就是2a 2b那个面
4.同轴线阻抗 是可以公式计算的 建议你到论坛下个TXLINE 就算出来了 很简单 内导体外径 外导体内径 再知道介质介电常数就能算
哥 只能帮你到此了

哎 看你的问题 我知道你完全不懂 为啥不从最开始学呢 一来就这么具体 看结构应该是个高增益全向的天线形式
1.你的问题太科幻了 他的意思 内导体和外导体表面那个水平面 不是一个平面吧 无关紧要
2.地面就是同轴外导体啊 和 那个水平面都叫地
3.馈电 肯定是同轴面上啊 就是2a 2b那个面
4.同轴线阻抗 是可以公式计算的 建议你到论坛下个TXLINE 就算出来了 很简单 内导体外径 外导体内径 再知道介质介电常数就能算
哥 只能帮你到此了

了解了，十分多谢。事实证明从课本上的东西到往前多一点点也是要费工夫的。仿真的差不多了结果什么的和论文都相似。

这几天又在做一个矩形同轴线的模型，仿出来的S11在所有频率上都是0DB，S12很低。可是我检查了尺寸和论文上的都是一样的，不知道什么方面的问题会导致这样的结果？按理说，即使论文上给出的参数是不阻抗匹配的，也不可能是全反射啊！

可不可以？？？？

建议你先看看书吧 哥们 这么简单的问题 不能随便问的 要自己先想想 实在不明白再提问 不然你永远都在问

..已经解决了，是端口设置的问题。用PICK FACE 来PICK面设置端口就没问题，自己定义一个端口就不行，不知道为什么。

不可能清

成长的路很辛苦，继续努力！

你好 请问怎么用CST建线阵 ，面阵 或者圆柱的天线模型，
找不到相关的教程  谢谢了。
