八角平面电感的port 添加 lumped or wave: inductor_wave.zip

本帖最后由 wangmt108 于 2012-11-28 17:05 编辑

关于平面电感的port 添加方式请教。

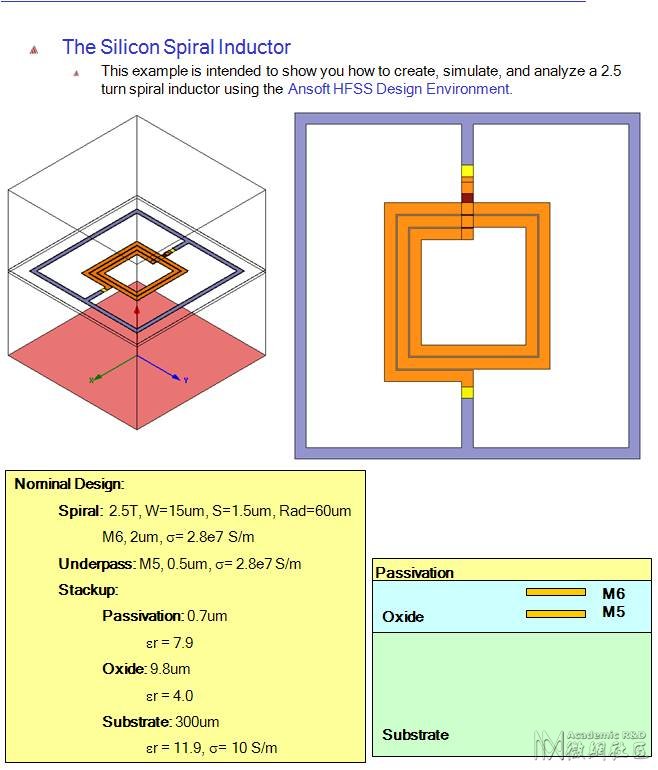

像上图中的例子，螺旋金属层和 外围的ground ring  在同一平面 ，在它们的之间加个port，用lumped 方式就行了，我明白。
但是不在同一平面的话，怎么添加呢。两种方式都试了 ，都提示出错 。最后用wave 方式 把最上面的air 层
去掉了才没出错，但是结果很差

http://mwtee.com/forum.php?mod=attachment&aid=ODQ5MTJ8OWZkNzg3MjF8MTczMjM2MzQ2MXwwfA%3D%3D

在线和地板之间添加集种端口

地板指的是ground吗？？但是电感的金属层 和Ground中间隔着silicon，没法添加吧？

学习           一下
