弱问一下，在微波器件中，什么是抗流结构？
有什么作用？
其原理是什么？

波导法兰扼流槽！波导或同轴旋转关节！

抗流结构，从字面意思上讲，就是抵抗电流，主要用在波导法兰接头上，用来实现波导间的连接。

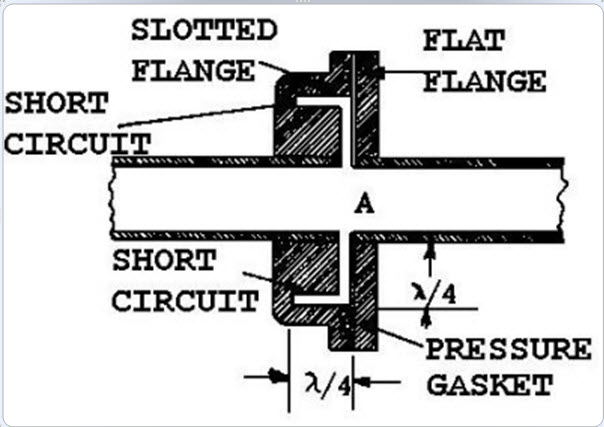

如图，在波导连接时，如果直接连接，因为工艺的问题，如果不是理想的圆滑连接，会出现高次模和电流损耗现象。为了避免这个，可以依据1/4波长线的变换原理，使得另外一端开路的线在波导接头这边实现短路。即利用空气就实现了射频的短路，从而避免了这个现象。这就是抗流结构。

非常感谢您的答复~
想进一步问一下，在这里是不是要保证波导里面传输的微波波长与槽中的谐振波长相等？

我觉得在该频率周围的频率应该也可以，但是估计带宽不会很宽。

一个较好的微波器件介绍资料，图文并茂。可惜只有第二个。
