用hfss仿真2.4Ghz的背射天线，但反射图不符，请大家指导一下: sbfa.rar

刚接触背射天线，想制作一个2.45Ghz的背射天线，但用hfss仿真后结果不符，辛苦大家帮忙看一下哪里的问题

D=2λ，D1=0.5λ ，d=0.25λ ，L=0.5λ ，W=0.25λ

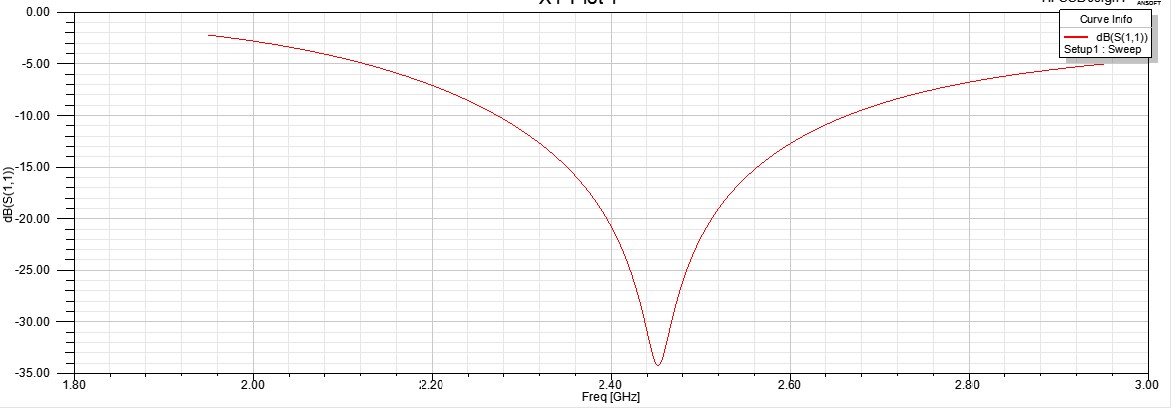

如图是对称振子的反射图，中心频率为2.45Ghz

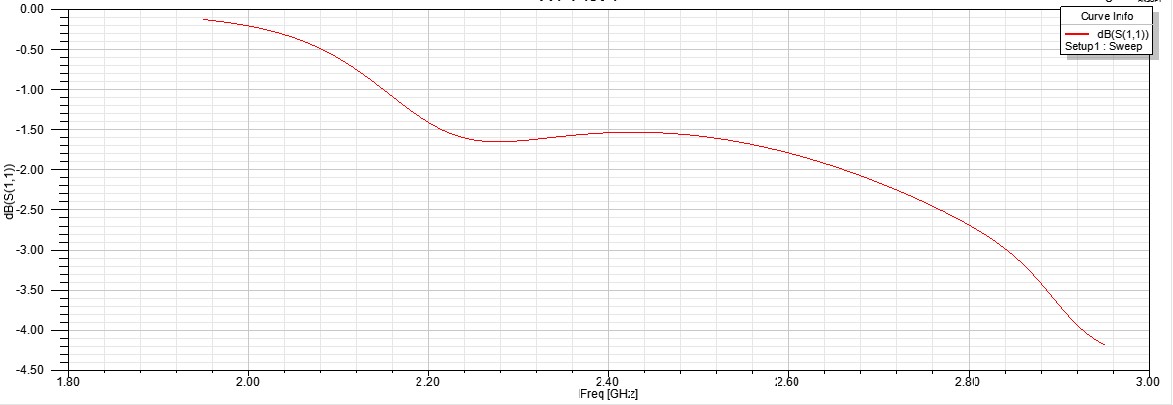

如图是加入主副反射板后构成的背射天线的反射图

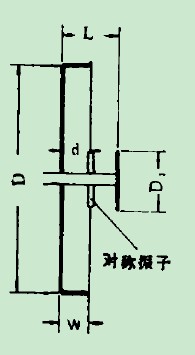

天线模型

输入阻抗不是五十欧姆而已，方向图 增益的很好啊！！

对称振子天线的阻抗不就是73.2欧么，第一个图不是匹配了，为什么加上反射板就不匹配了呢?

这个很正常的吧，还要来看天线和反射板的互阻抗呢

cadec1 69fc3

4楼正解，教科书上面说的是互阻抗，其实也可以看作是互耦。
调整d、w、L可以达到73.2欧姆，或者匹配到50欧姆；也可以在馈电端口做阻抗变换。

偶极子长度通常半波长的0.9到0.95倍，这样其阻抗为实数，约为73欧。需要采用阻抗变换巴伦实现到50欧的变换，可以采用同轴巴伦，也可以采用耦合线巴伦。

阻抗不匹配

引向器稍微大了点，缩小一点。W稍微增加一点点。 对称阵子的长度调节谐振频率，因为两边增加了金属，所以附近对他不算自由空间，该频率对应的波长也会发生一点变化。
