【求问】为啥我设置真空，S21参数不为1的。: 1.rar

【求问】为啥我设置真空，S21参数不为1的。:

结构如附件所示，额~~这个直接透射过去的话应该是全透吧。

详细阐述下你的问题！

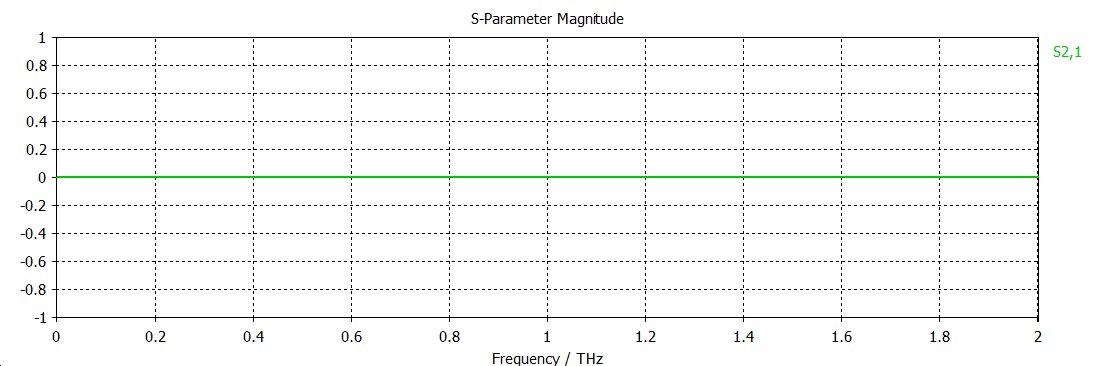

就是说我设置cst里的结构是一个简单的长方体，材料是真空。背景材料是normal，按理说入射多少，出射多少。s21应该是1才对。但是实际上我仿真的却不是这样，我的仿真肯定有问题，但是不知道问题在哪。

洲の轨迹发表于 2012-5-3 18:41

登录/注册后可看大图

就是说我设置cst里的结构是一个简单的长方体，材料是真空。背景材料是normal，按理说入射多少，出射多少 ...

根据楼主的描述，我认为0dB是正确的。表示无耗传输。1dB表示有1dB的增益。这个，至少书上是这么说的。

soccer11 发表于 2012-5-3 21:45

登录/注册后可看大图

根据楼主的描述，我认为0dB是正确的。表示无耗传输。1dB表示有1dB的增益。这个，至少书上是这么说的。

他这个好像没有取对数

tidesweller 发表于 2012-5-3 22:01

登录/注册后可看大图

他这个好像没有取对数

好吧，就算是他说的1，那么取了对数不就是0了吗？

soccer11 发表于 2012-5-3 22:22

登录/注册后可看大图

好吧，就算是他说的1，那么取了对数不就是0了吗？

对啊，但是他现在没取对数的时候是0.。

tidesweller 发表于 2012-5-3 22:47

登录/注册后可看大图

对啊，但是他现在没取对数的时候是0.。

汗！那就不懂了。CST用的不多。

你看看是不是S11也差不多是0。如果是的话，说明仿真时间没达到要求，一般同时会出现收敛精度条件没达到的提示。

你的端口设置为什么是这样的，基于什么考虑？
还有你的Draw BOX太大了，网格也没划分，这么简单的模型计算量非常大
端口的模式数才1，端口设置成这样，高次模的效应完全被截断了，仿真结果肯定是0
