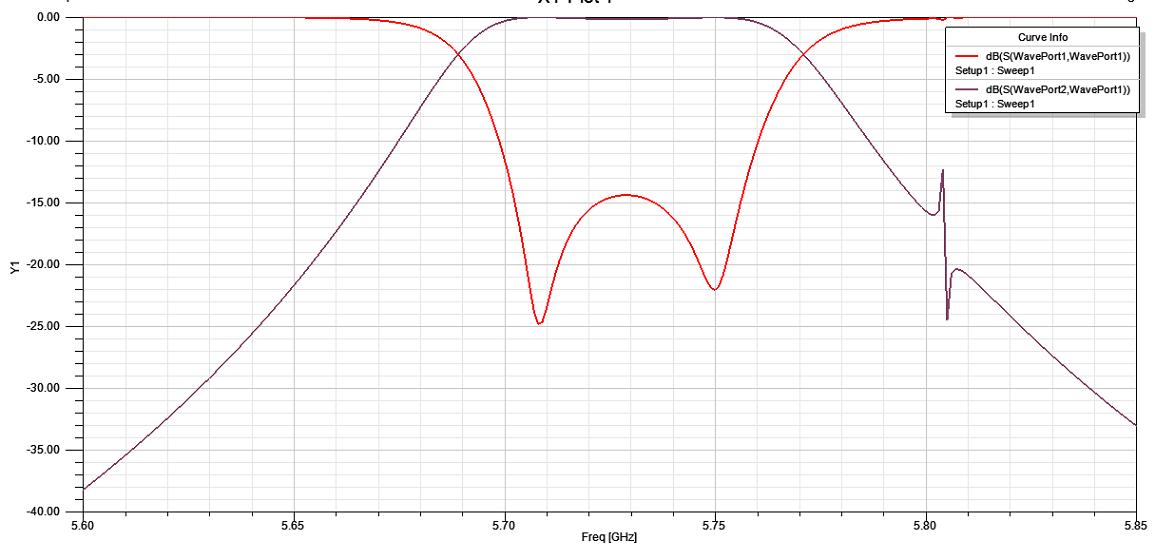

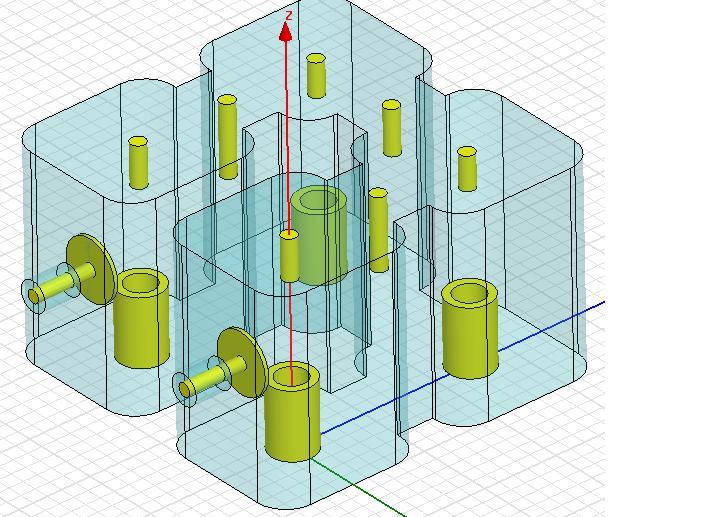

设计的是一个中心频率为5.72G的四腔滤波器，仿真后中心频率调到5.73G就难调了，s21和s11都变差许多，一般大神都怎么调好的？还有别人仿的的通带内的s11都在-20dB一下，我仿的两个都只能-15dB的样子，这是怎么回事啊？还有我在一四腔一根悬空探针引入交叉耦合，实物做的时候我应该用什么材料给它固定？同轴端口SMA接头实物一般尺寸外导体半径和内导体半径应该是多少？我仿的s21右边出现个小尖峰是怎么造成的，怎么去掉，请大神们指点迷津！！！！
shirelylubin 发表于 2012-4-15 19:45
交叉耦合悬空探针可以用聚四氟乙烯来做支架，四腔可以采用群时延来调~
用群延时调什么啊？那不是在仿真有载Q值时用的吗？悬空探针是在空气中仿的，用聚四氟乙烯做支架可以就按空气来仿吗？像仿真成上面的样子了，可不可以加工了？楼上指教啊
你这种不用PTFE，直接按这个加工来安装也可以的啊，我一般都用direct tap结构来实现输入输出耦合的，看看HFSS-Rapid_Elliptical_Filter_Design.pdf吧，这里有你想要的东西，它也是4阶交叉耦合结构~
本帖最后由 Wei.Z.H 于 2012-4-16 14:52 编辑
shirelylubin 发表于 2012-4-16 08:35
你这种不用PTFE，直接按这个加工来安装也可以的啊，我一般都用direct tap结构来实现输入输出耦合的，看看HF ...
没搜到，给个HFSS-Rapid_Elliptical_Filter_Design.pdf的链接吧，多谢了！
楼主，我刚开始学设计同轴腔滤波器，能否发一些参考资料给我学习一下？比如你做的一些例子什么的，谢谢！我的邮箱：
912607679@qq.com1、4阶的简单滤波器直接手调或者优化一下就行，用群时延或者参数提取或者协同仿真当然也都可以，仿真到-15dB已经足够了，滤波器实物主要靠调试，仿真只是看看耦合窗口合不合适
2、固定交叉耦合杆一般都是用Teflon,也就是聚四氟乙烯，HFSS里面就有这个材料
3、仿真曲线里的毛刺问题，对毛刺附近的频段加大仿真次数，看看是不是精确造成的问题，如果不是，那就是滤波器某个结构（抽头或者耦合）不合适带来的寄生通带，必须修改结构来抑制掉
4、同轴SMA接头多大尺寸不重要，只要仿真的端口是50欧就行，因为实际当中抽头都是可调的
HFSS-Rapid_Elliptical_Filter_Design.pdf (1.22 MB)
