CST模拟求助！:

本人刚开始学CST，现在在做的一个模型，是关于SMA接头的，传输线进去上去SMA
还有就是底面加一层PEC，驻波比就变大，不知怎么回事，望大家指教~谢谢
附件是模型参考，底面没有加PEC

木有人关注{:soso__187047450382421961_3:}自己先顶个

截图看看

00d44 发表于 2012-4-13 15:45

登录/注册后可看大图

截图看看

以下是截图请管理员指教~谢谢

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-26426.png

楼主component1中solid2、solid3均为PEC，两者间距这么小，会形成CPW的吧，根本不是微带哦~感觉楼主的模型有问题~

本帖最后由汤鸣凯于 2012-4-16 09:59 编辑

shirelylubin 发表于 2012-4-13 19:38

登录/注册后可看大图

楼主component1中solid2、solid3均为PEC，两者间距这么小，会形成CPW的吧，根本不是微带哦~感觉楼主的模型有 ...

那请问这个要做成微带具体该怎么改？

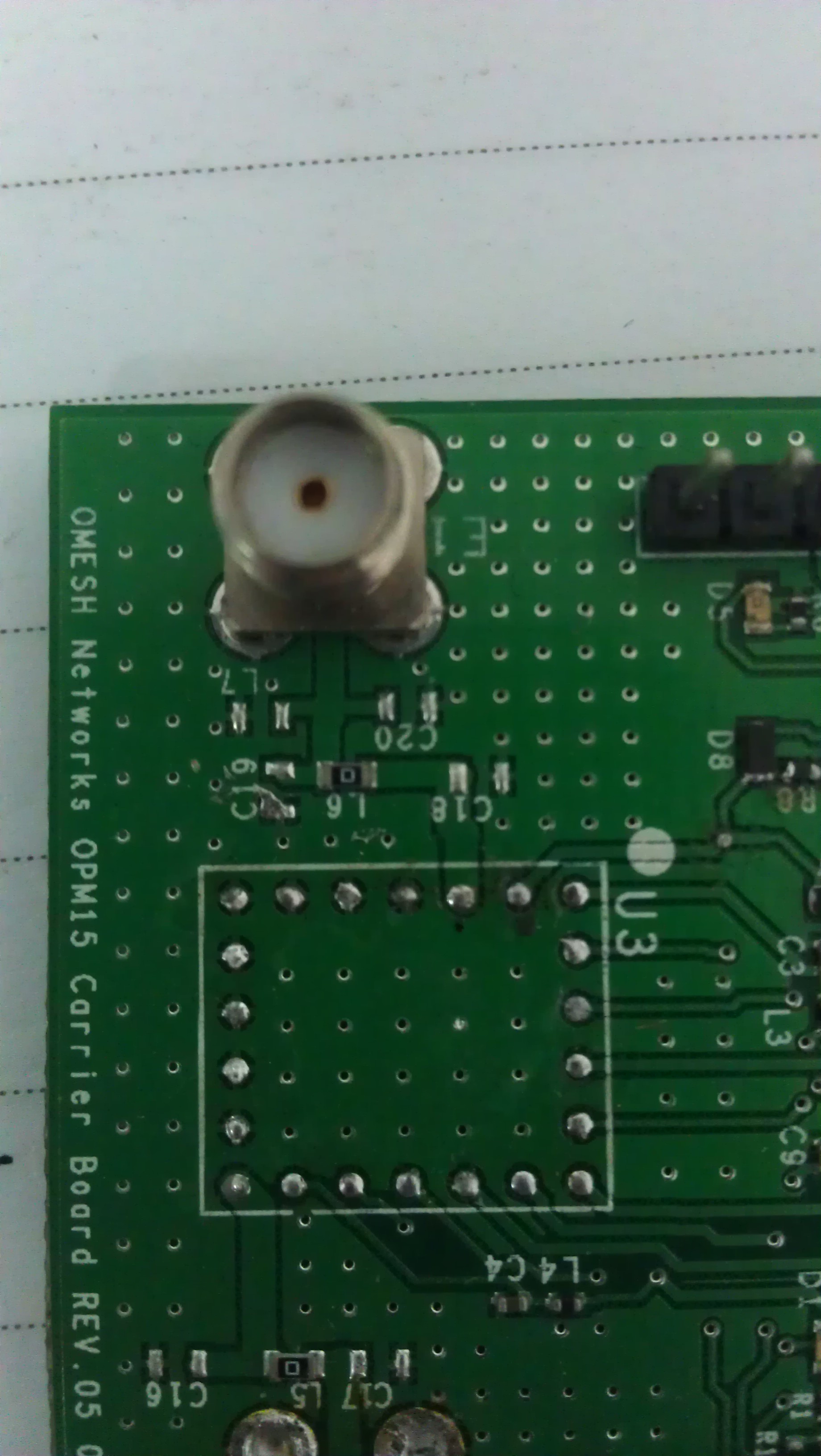

我是参考那个APPCAD上的coplanar waveguide，我总卡在这个地方，模拟结果偏差一直比较大，下图是实物参考，多谢~

file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/wps_clip_image-4035.png
