耦合系数仿真: 20120408_light.rar

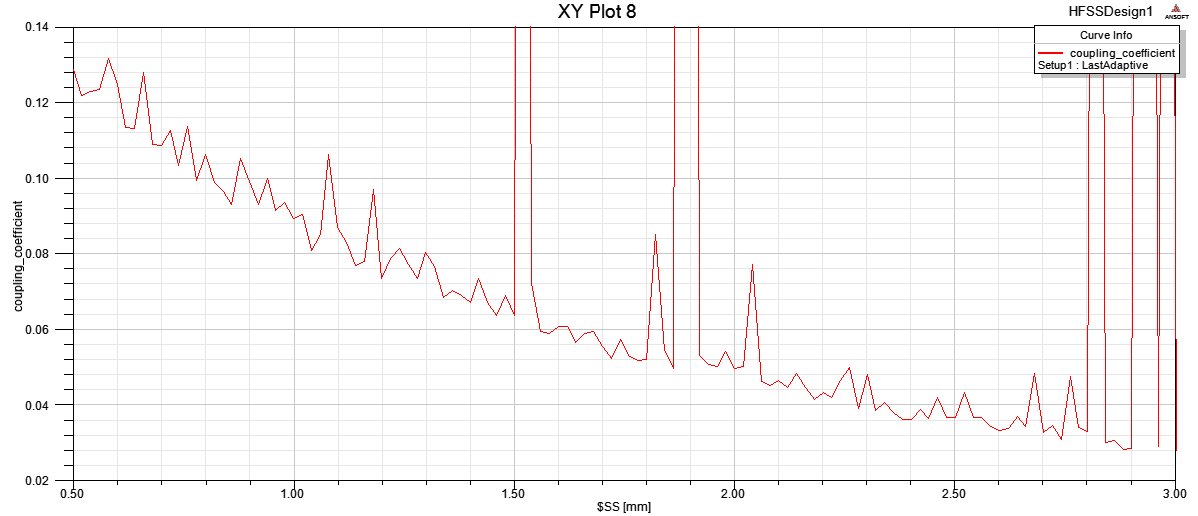

为什么我的曲线是毛毛刺刺的啊

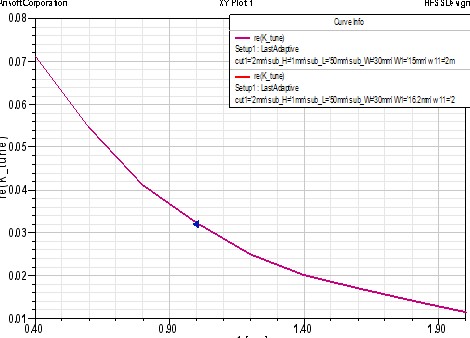

毛毛刺刺的是我的结果，光滑的是别人的结果

采用本征模计算的？你看看HFSS收敛了没有呢

仿真了好几个小时
就是这个结果
可以QQ聊么
QQ:296736934

可以把模型发上来看看不吗，这样子说不可能知道是啥问题的~

这是模型
各位看看有什么问题啊

主要的问题就是不收敛造成的，maximum refinement per pass仅1%，这网格数太少了，如果对设置不是很明白，可以看help或者用默认值~

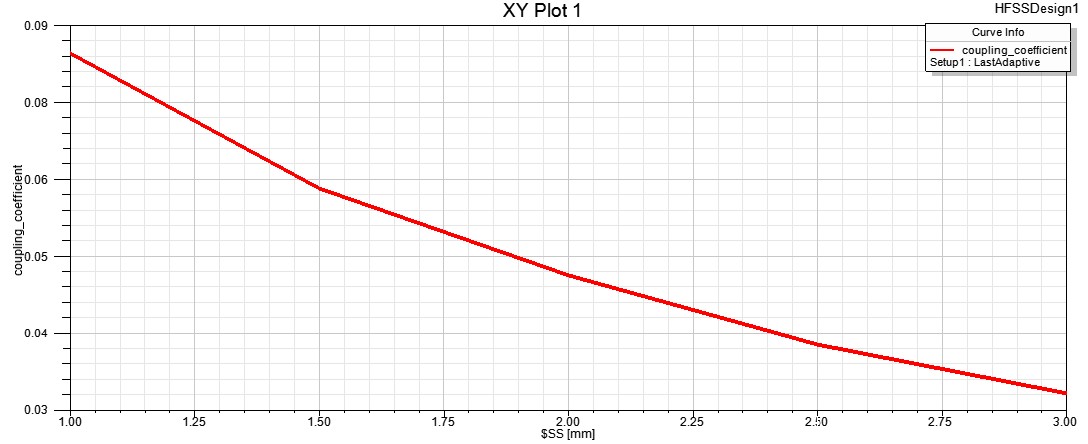

修改参数后的仿真结果

学习了
