俺的是12版的...看不了你的模型了。真不好意思。如果是方向图偏了还是什么的。建议检查下端口设置。比如，你用的Lumped port有没有设置成平衡馈电形式，积分线方向是否正确。还有就是你再检查下你导出的结果的步骤和选项是否正确了。很简单的实验，一般来说都是建模或者导结果出错。
tidesweller 发表于 2012-3-28 01:36
平衡馈电形式是什么？在哪里选？是代表巴伦吗？
我还不知道有这个选项呢
呃，这里是我说的错了...现实中所谓的“平衡馈电”是指差分方式馈电嘛。而我在这里想说的是，是否设置的Port位置（比如Port两边是否与两臂，且仅与两臂接触）以及积分线方向正确。
tidesweller 发表于 2012-3-28 01:36
平衡馈电形式是什么？在哪里选？是代表巴伦吗？
我还不知道有这个选项呢
谢谢啊，但都跟书上一样的，E面增益方向图是正确的。不能打开，请问能不能麻烦你看一下那个书啊，谢谢。
soccer11 发表于 2012-3-28 08:23
呃，这里是我说的错了...现实中所谓的“平衡馈电”是指差分方式馈电嘛。而我在这里想说的是，是否设置的P ...
谢谢啊，但都跟书上一样的，E面增益方向图是正确的。不能打开，请问能不能麻烦你看一下那个书啊，谢谢
梁江龙 发表于 2012-3-29 09:28
@soccer11，方向图你看一下。

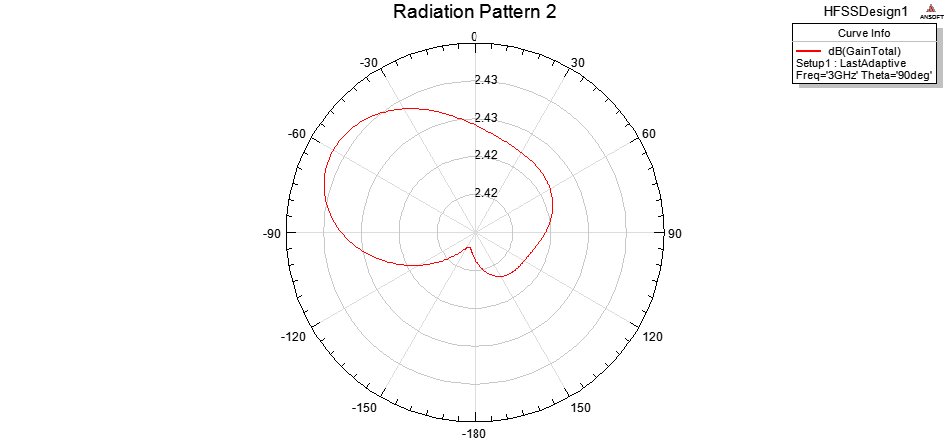

从你的H面方向图上看到，H面的辐射方向不是我们所熟知的偶极子圆形方向图。单就分析方向图而言，我认为这是由于偶极子天线的RaditionPattern没有实现平衡结构所导致。结合李明洋的那本书里面的描写来看，在你的天线模型两臂尺寸相同的情况下，请检查你的Lumpedport设置，比如积分线方向。另外，我看到你还有说你的E面方向图正常？根据你目前提供的H面方向图，我认为“E面方向图正常”是无法想象的。除非说是你导出结果有误。
梁江龙 发表于 2012-3-29 12:35

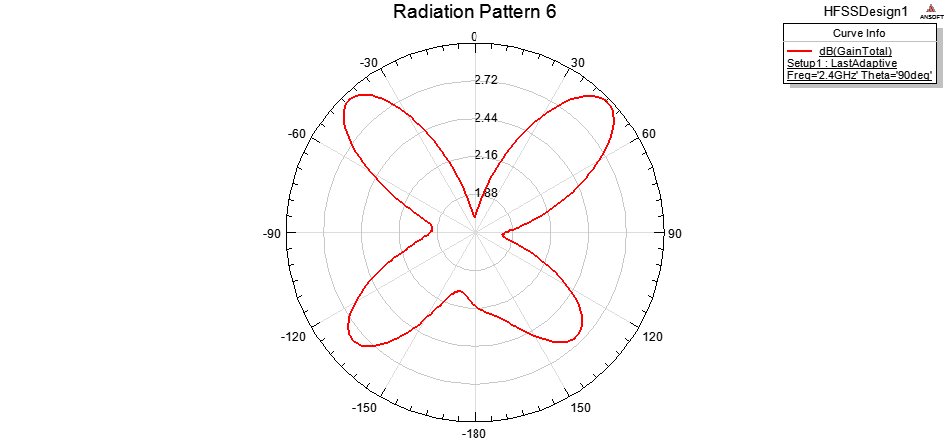

E面方向图:
这是我用HFSSV10做的2.4GHz下的一个模型，供你参考一下。还是基本能实现一个正常偶极子的辐射图的。H面圆形，E面两个瓣
soccer11 发表于 2012-3-30 17:26
这是我用HFSSV10做的2.4GHz下的一个模型，供你参考一下。还是基本能实现一个正常偶极子的辐射图的。H面圆 ...
H面方向图 phi 0 360 1 theta 90 90 0
dipole.zip (32.67 KB)
Dipole.hfss (66.18 KB)
Dipole.rar (29.29 KB)
