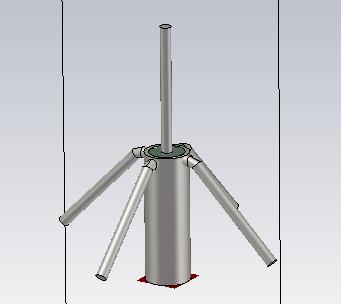

有没有人仿真过四分之一波长天线啊，建了个模型，为什么方向图样子那么奇怪啊，模型传上来，大家帮忙看看！
没有加四根地之前方向图到是还行，就是天线的阻抗不知道该怎么调整。

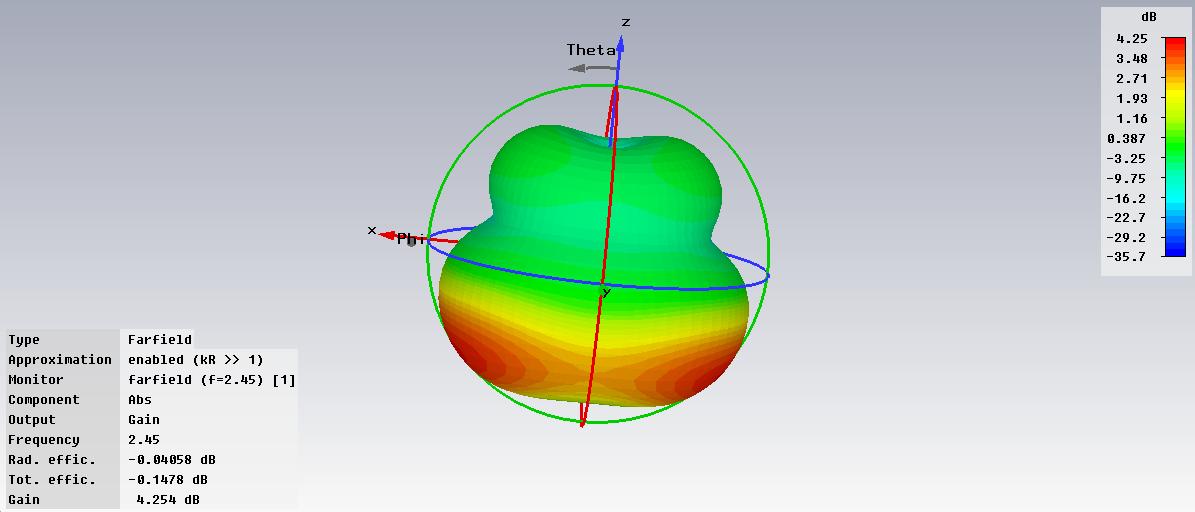

仿真的方向图：
mw_boxer 发表于 2012-3-14 14:14
谢谢回复，但是很多低波段四分之一波长的天线都加了这样的地结构的。它们的方向图也有这么差啊？
我在HFSS中也见过类似的情况。主要针对终端模块的PCB天线，有时候会发现方向图是往地的方向辐射。后来发现是由于匹配不当的原因。也许与你的情况类似。这里的接地我认为是为了改善匹配环境。
mw_boxer 发表于 2012-3-14 15:28
谢谢回复，按照书中的说法，这四根臂就是起到地的作用，而将四个臂向下倾斜45度，就是你说的起到阻抗匹配的 ...
嗯，2.4GHz的终端模组上这种天线相对较少。一般来说，出于成本或者结构的因素，大部分终端厂商都会选用PCB天线（IFA/Monopole）或是陶瓷天线或是PIFA。再不然就是那种常见的富兰克林结构的单极天线（可以拆几个无线路由天线来看看）或是铜管天线。像你这样直接用whip antenna的，可能我见识比较少，真的没见过。
soccer11 发表于 2012-3-14 16:51
嗯，2.4GHz的终端模组上这种天线相对较少。一般来说，出于成本或者结构的因素，大部分终端厂商都会选用PC ...
谢谢，回复！
前两天拆的这个天线应该就是四分之一波长的单极天线，2.45GHz（见下图）。另外大家觉得图中的红框里的东西是做什么用的？
是等效的地？还是将外导体外翻，做成的双极子？
大家讨论下{:7_1257:}
mw_boxer 发表于 2012-3-14 21:39
谢谢，回复！
前两天拆的这个天线应该就是四分之一波长的单极天线，2.45GHz（见下图）。另外大家觉得图中 ...
等效地。有些这种天线用的是那种带同轴线+IPEX接头的。那截外露的金属管是和同轴线屏蔽层焊在一起的。
本帖最后由 mw_boxer 于 2012-3-14 22:25 编辑
soccer11 发表于 2012-3-14 21:52
等效地。有些这种天线用的是那种带同轴线+IPEX接头的。那截外露的金属管是和同轴线屏蔽层焊在一起的。
谢谢，不过我按照他的尺寸仿真了一下，驻波一直不是很好，大于2。方向性有2.3左右。而且输入阻抗会随着后面接的同轴线长度的变化而发生变化，让我很费解……
问题：
1、不知道这种天线的驻波和方向性一般可以达到多少？能完全调到50+i0欧姆吗？有没有什么好的调整思路。
2、输入阻抗会随着后面接的同轴线长度的变化而发生变化，到地会是什么原因啊，我把CST的端口都deembed到振子的底部了。
mw_boxer 发表于 2012-3-14 22:13
谢谢，不过我按照他的尺寸仿真了一下，驻波一直不是很好，大于2。方向性有2.3左右。而且输入阻抗会随着 ...
1、就我所知道的，一般来说，这种2.4GHz的天线在2.4~2.5GHz内VSWR小于等于2。全向天线，最大增益2~3dBi。很难实现纯50欧姆。
2、这种电小天线一般将地也作为辐射体的一部分。所以你的输入阻抗以及谐振会随着同轴线长度变化而变化。个人建议，可以先确定同轴线长度以及天线尺寸。接入PCB后，在馈线上用集总元件调匹配。这样会有一定损耗，但易于实现。
mw_boxer 发表于 2012-3-14 21:31
调整匹配应该没有问题，主要是方向图感觉很奇怪！
方向图奇怪也是可以理解的，因为那4根柱子产生了耦合效益，肯定会影响方向图的。调整阻抗匹配的结构与一个好的方向图是需要权衡的。
这个我见过类似的，应该是做成偶极子用的，因为下面部分的长度也是1/4 波长。这个可以测测放方向图试试，应该是符合偶极子特性的。
whip antenna 4wire ground.rar (25.23 KB)
