本帖最后由 7park 于 2012-2-17 11:29 编辑
不小心被抽到这个作业！没用过CTS2010，完全新手上路！

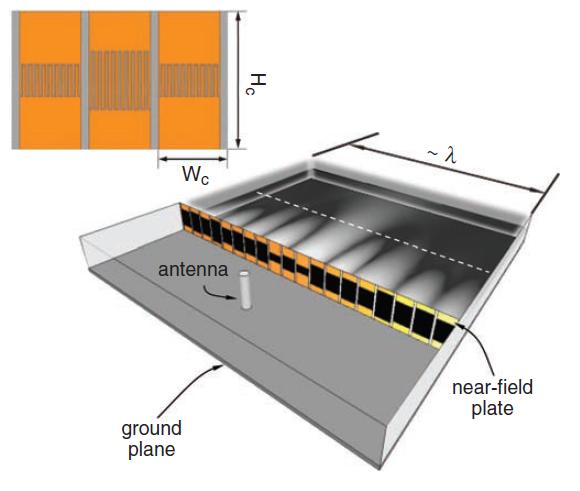

教授说，这个天线是个 点状的发射天线！周围都用金属板围起来了（是不是金属板不记得了，反正是被围起来了）。然后 在近场里放些如图的对称的金属线（布局和线的多少，试验着来），目的是让 信号 如图，产生 聚拢不发散～！
泪求高手请教，如何操作，希望您能留几句话，必能帮助到我。如能发给小妹一个做好的半成品，成品再感激不过了～（有偿相托，
500RMB 有意的高手可以EMAIL我）！其实如果您熟悉这个微波软件，很简单就能完成！
万谢！
请EMAIL :weitao_1011@163.com
chu.wei.tao@philips.com (邮件请2个全发一下）
or QQ: 519584643
(注明 CTS）
下面大概是文章要求的概括：（具体内容请下载下面的PDF文件（英））
最简单的两三句话描述这篇文章说的是什么？
文章描述在波导中使用平面的平行电容结构控制单极天线辐射的电磁场所产生的衍射现象。
文章中提到的频率范围是多少？
设计频率为1.027 GHz。
)因此CST MWS仿真模型的频率范围可以考虑0-2 GHz。（不考虑波导的截止频率） o(l%k},a r<srTHG
文章中的激励源是什么？
同轴线馈电的dipole antenna。不过从描述看应该是monopole。
CST MWS中的模型可以把单极天线用同轴线结构建模，用波导端口做激励。
文章中的衍射在什么微波器件中观测的？
.s41Tc5u Parallel-plate waveguide。 e8(Qx3T?b
CST MWS模型中可以完整建模这个波导，使用Electric边界，normal背景材料。也可以考虑不建波导外边缘，
使用conducting wall边界，normal背景材料。
文章中通过哪个参数观测衍射现象？
CST MWS模型中需要设置对应频率的电场监视器。文章中通过哪个参数观测“聚拢不发散”现象？
Full Width at Half Maximum。
如果仿真也要呈现这个的话，CST MWS中要设置postprocessing。
weitao_1011@163.com
具体要求：（英文）
FYP material PDF.docx.pdf (357.03 KB)
