求助，LNA仿真问题-已经解决: ADS_USR.zip

本帖最后由 lzmilypforev 于 2012-1-3 13:16 编辑

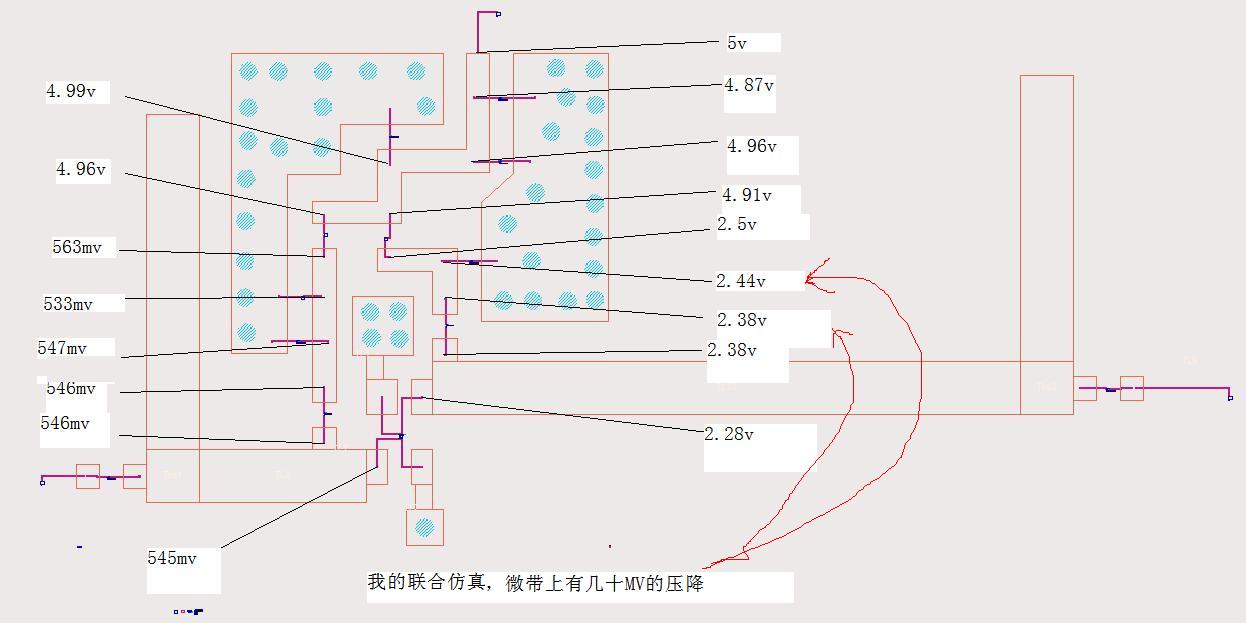

最近照着ADS2008教程做LNA，坛子里面有原版的工程文件，跟我的一对比，发现我的联合仿真时直流分量不对，微带上也有压降，弄了好几天，也没发现问题，操作都是按书上做的，无解，请教大侠！！看下面两个图，工程文件在附件里，有点大，传不上来，希望大侠指点一下，仿了三天了，也不知道问题出在哪。
不要下附件，那个不全。

谢谢各位了。

我之前做仿真，各种仿真做了一个星期，后来做出板子之后测试的结果跟仿真区别很大~~~
设计低噪放建议楼主多看数据手册~~
早期设计的时候可能仿真比较多，但是-到后面基本都是靠调跳出来的，所以，如果楼主真想做一个实物的话，建议楼主多看看数据手册，按照数据手册的数据进行设计会更快~~~
另外可以参照片子的demo板的数据进行设计，那个参考价值比较大~~
个人认为，仿真很到程度上是在唬人~~~

刚开始的原理图仿真所有电路都是按数据手册仿的，但是生成PCB就不行了，我只是不明白，为什么微带上都会有压降，很奇怪，很不解，FET的工作点都到不了

微带上有压降说明你设的电导率不对，这个还用说嘛

管子参数设置不一定一致，有些文章上的管子参数感觉好像人为改过，自己计算时总有点小区别。

look-like 模型上设置频率出错了，才出这个问题，已经解决，谢谢

我这个问题出在生成LOOK-LIKE模型时填的低频不是0HZ,因此，不住址直流时的情形。已经解决

多谢，多谢，已经解决了，我没条件做实物，只能仿，==

我的建议：
    1.首先LNA_schematic_1.dsn文件里包含了版图和电路图两个不相关的图，这种用法不好，容易使仿真混乱，你所使用的这个例子在LNA_schematic_1.dsn的电路图里最多留一些port，由于端口太多，port都可以不要空着就行。
    2.由于低噪放是线性网络，因此用S参数仿真就很准了，非线性模型对低噪放来说用处不大，对功率器件又不太准，因此建议大概知道非线性模型如何建立就行了。
    3.仿真的目的不是让仿真软件帮你把所有的印制板带线、元件、过孔等等诸如此类的东西都仿真一遍，这样做会很费时间，不知道你用momentum仿真30多个端口的印制板用了多少时间，但像atf54143这样的器件，在真正的设计手上也就个把小时就全设计完成了，而且在S频段以下生产出来的东西跟仿真相差不大，需要有些细微调整。
    4.仿真可以大大提高设计产品的周期，这依赖于你如何使用它，我见过大功率功放用仿真软件仿真出来与实际加工出来的东西对比，调整很少，设计用的是富士通的功率管，我从来没见过富士通给出的管子模型。抓重点、多动手、勤思考才能成为高手。
    以上是个人一点建议，闲来无事写出来聊聊。

我也觉得，问一下：对于设计一开始进行的DC工作点扫描那一步，可以不用做的嘛，直接查DATASHEET就能确定出相应的工作点了嘛？？对吗？？？

对。
