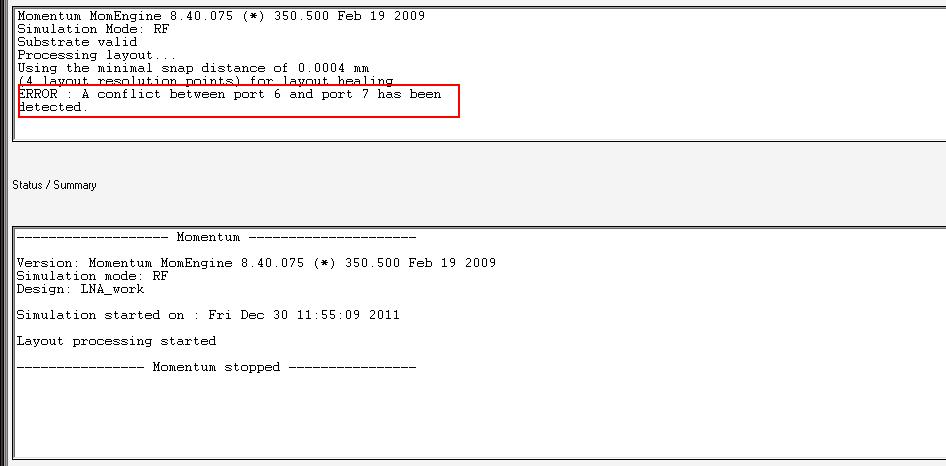

LNA的版图联合仿真,出了问题了,提示:A conflict between PORT6 and Port7 has been detected,这是什么意思,怎么修改??附件里面是工程文件,LNA.dsn是原始的电路,LNA-CO.dsn是联合仿真的电路。谢谢各位了!!
lzmilypforev 发表于 2011-12-30 14:22
照着ADS2008那本书做的。。就做成这样了
我的意思是在放置贴片元件的位置要加上相应尺寸的焊盘(即微带),然后在两个焊盘的内边缘上加Port,port的方向反响向外;贴片元件的连接处也要加上微带的三端来连接
本帖最后由 lzmilypforev 于 2011-12-30 21:22 编辑
yinheccy 发表于 2011-12-30 19:08
我的意思是在放置贴片元件的位置要加上相应尺寸的焊盘(即微带),然后在两个焊盘的内边缘上加Port,port ...
关于这个PORT方向学习了,但是这个焊盘用方块画出来不行吗??另外很感谢你的帮助!!!
另外我那个MEM中设置微带成只显示OUTLINE,是有微带 的。
本帖最后由 yinheccy 于 2011-12-31 11:07 编辑
lzmilypforev 发表于 2011-12-30 21:18
关于这个PORT方向学习了,但是这个焊盘用方块画出来不行吗??另外很感谢你的帮助!!!
另外我那个MEM中 ...
其实焊盘也就是微带,只是对宽度有要求,所以在生成Layout的原理图中添加微带和生成之后自己再画是一样的。不同的是在原理图中添加可以用Gap控制焊盘中空隙的长短,而且用原理图直接生成后在Gap两端会自动出现pin以便添加port;在Layout里边,在Options->Layers面板里将cond层后面改成Filled就行了
yinheccy 发表于 2011-12-31 10:42
其实焊盘也就是微带,只是对宽度有要求,所以在生成Layout的原理图中添加微带和生成之后自己再画是一样的 ...
用GAP倒是个好方法,我用的是LUMP-ARTWORK的电阻,可以提前设好焊盘大小。
现在遇到的问题是联合仿真,直流偏置都过不来,无语啊!!难道布线对直流都有影响??
多谢回复!
