传输线贯穿屏蔽室问题,求解答: 1.rar



传输线贯穿屏蔽室问题,求解答:




屏蔽室尺寸为1m×1m×1m,放置于理想大地面上。屏蔽室和地材料设为铜。
脉冲源波形为E=1300(exp(-6.666e7t)-exp(-1e9t)).垂直导线入射,电场方向平行于导线。
传输线是单芯导体,贯穿屏蔽室。传输线离地面10cm,半径1mm,特征阻抗为317.9Ω,线两端连接的阻抗均为158.95Ω。
现要测量内部线终端感应电压。
用2011画了2个模型,在附件中。
问题:
1.
如何设置特征阻抗为317.9Ω?
我只是在导线属性框中设置wire resistance 为0.0142 Ohm/m。是否对?
2.
模型1:  在屏蔽室上开孔,导线穿过。求时域结果时,出错提示:
TLM solver:wire "sigle line" partly inside metal.
3.
模型3:  在屏蔽室上没有孔,导线分为内外两段,在屏蔽室处坐标一致,把二者相连。这时需要用电路连接这两个点构成贯穿导体?如何连接?

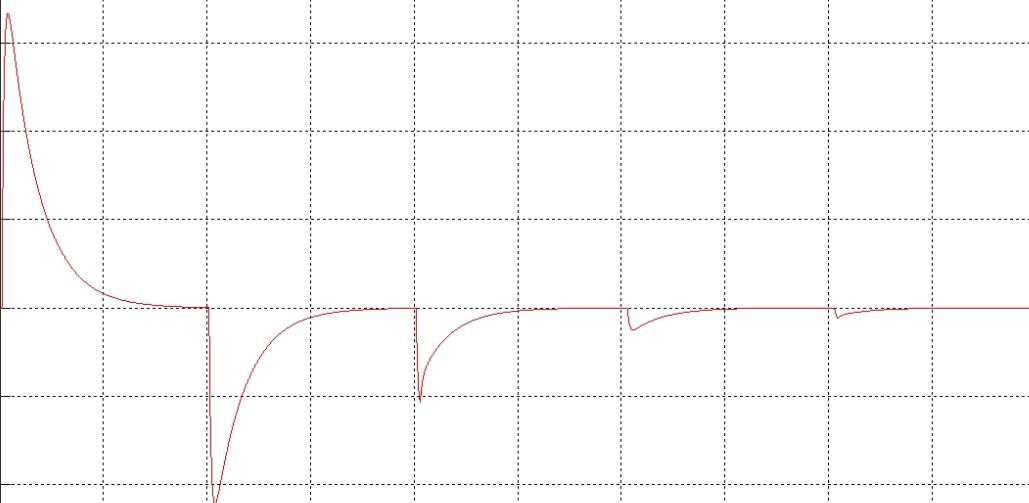

理论上结果应如图所示。至少形状应一样。请问如何修改模型啊?谢谢

还真没做过这种仿真,你能介绍下自己的思路吗?
本帖最后由 komasnj 于 2012-1-2 22:21 编辑

不好意思这几天有事没上
就是想求一下导线穿透屏蔽室时的终端电压。
导线一部分在屏蔽室内,一部分在屏蔽室外。
外面这一段收到脉冲的照射,产生感生电压电流。
自己水平不够,老是做不i出和理论结果相一致的模型{:7_1247:}
还请斑竹管理员指教
