设置馈线和地之间的积分线
00d44 发表于 2009-8-20 20:50

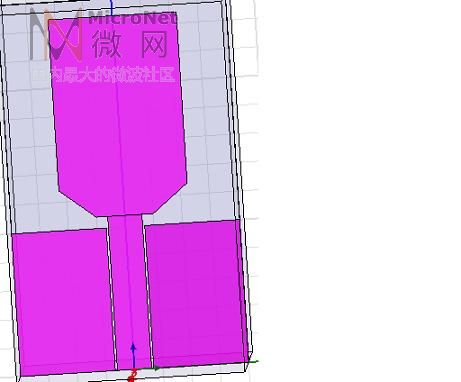

馈线和地之间？地就在馈线的旁边啊，就在缝隙那里画个积分线么？可是两边都是地啊～不是很懂呢……：9de
mjf2005 发表于 2009-9-21 22:45
使用waveport端口，不用积分线，端口面垂直两边地与中间馈线。
请问端口面的大小如何定呢？假设板子厚度为h，中间线宽为w，两边的缝隙为s
本帖最后由 lhfstars 于 2011-11-30 15:28 编辑
nongm 发表于 2010-9-26 10:23
请问端口面的大小如何定呢？假设板子厚度为h，中间线宽为w，两边的缝隙为s
高度max（4h，4s） 宽度max（10w,10s)
liqinfang77405 发表于 2011-12-14 22:33
参见附件CPW端口的设置方法
很有宣传效果，呵呵
仿真网在附件名字前加了论坛名称，以前微网也弄过，后来取消了
微波仿真论坛_微波仿真论坛_共面线波导端口设置方法.pdf (401.06 KB)
