手把手教你怎么画椭圆螺纹管

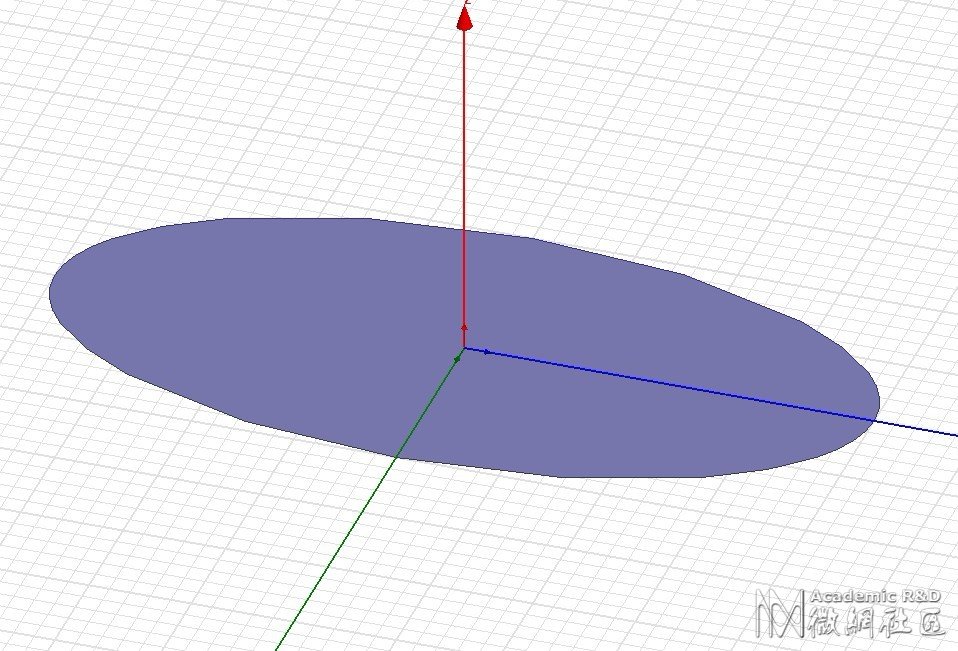

1.首先创建一个椭圆，椭圆的长轴短轴比按照你的要求，我这里长轴为2，短轴为1。

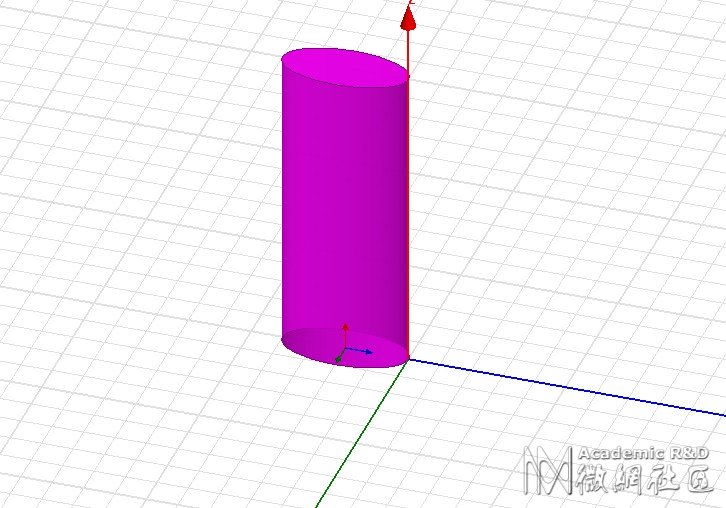

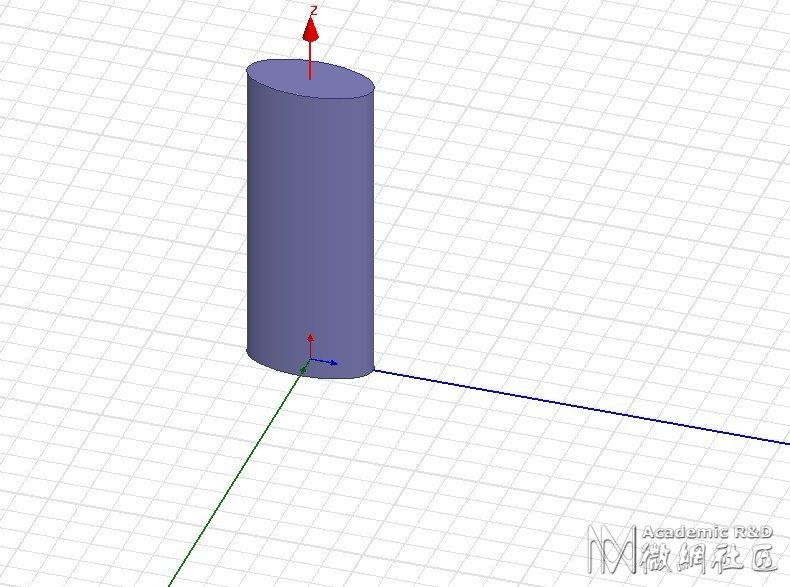

2．把椭圆拉成椭圆柱腔体，我这里是设置为10.
注：1，2步是基础，我说的比较简单，如果连怎么建立椭圆腔体都不会应该先学习入门教程。

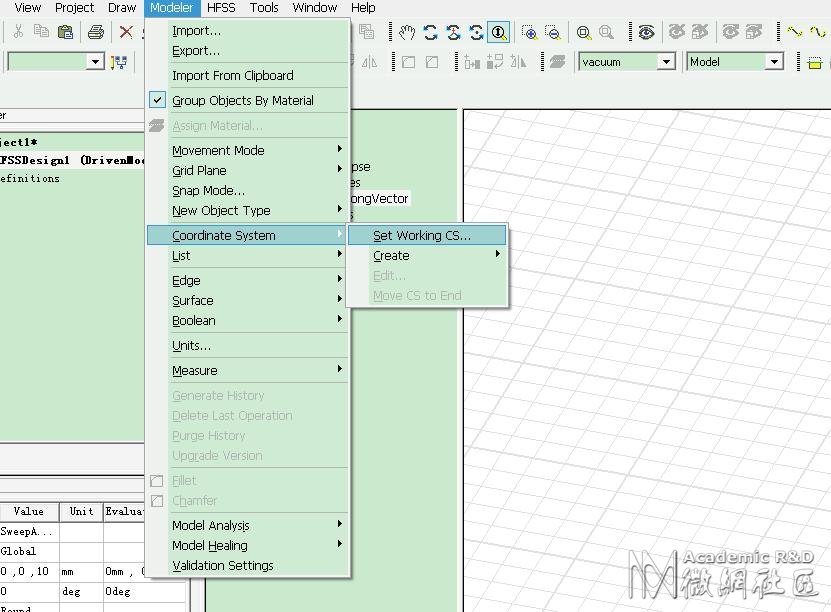

3.按照下图的位置选择Creat，再选择Offset，按照位置偏移量建立参考坐标系。新的坐标系的圆点设置在椭圆腔体的表面上，轴的方向不要改变，还是原来初始坐标系的方向。我这里蓝线是Y轴，绿线是X轴，红线是Z轴。

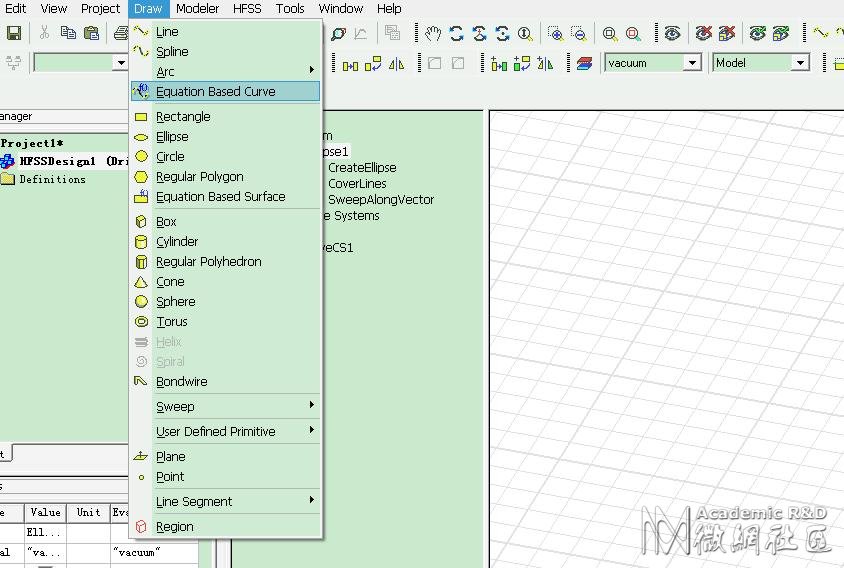

4.在YZ平面上按照利用解析方程的方法设定正弦曲线。我这里就是最简单的正弦曲线。

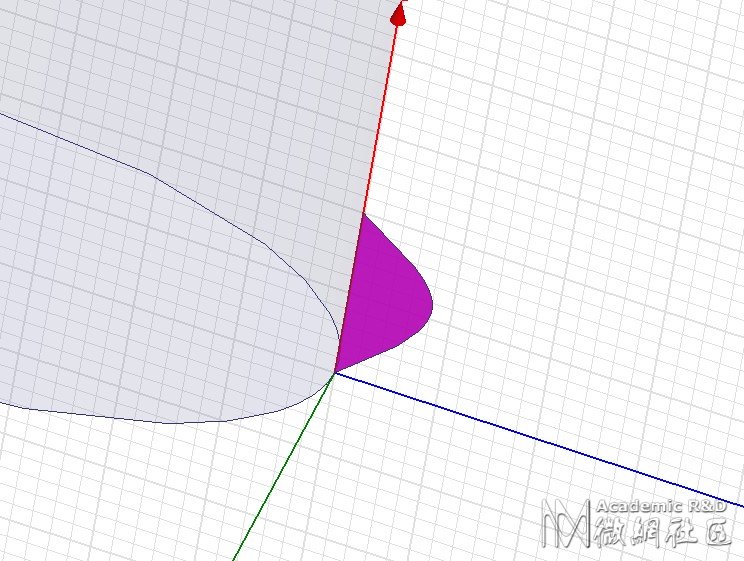

5.注意把正弦曲线闭合成一个面，这样你才能扫描。我这里是把正弦曲线设置缩小了10倍。

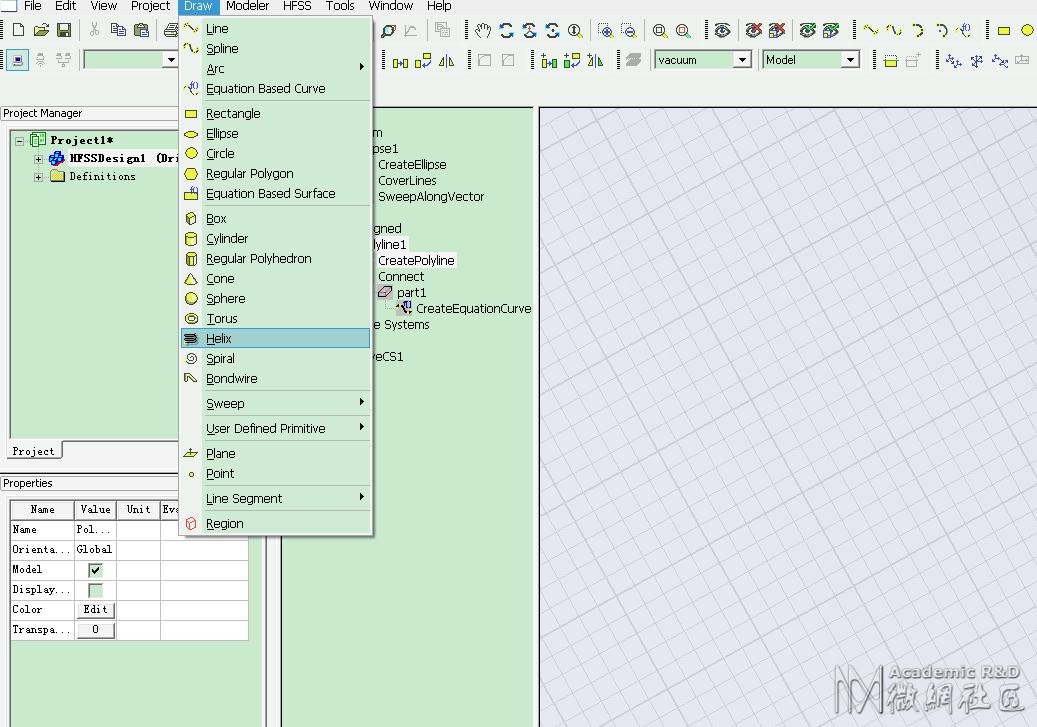

6.选择这个正弦曲面，点击工具栏开始建立螺旋线

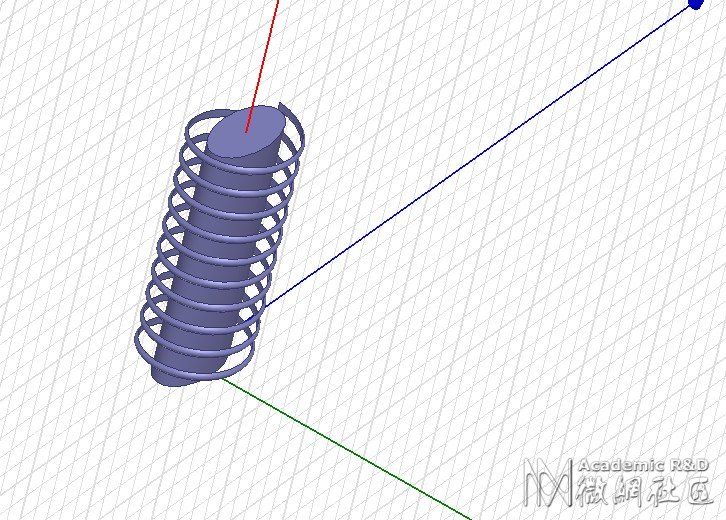

7.建好以后是这样的一个镂空结构，别着急，慢慢来。

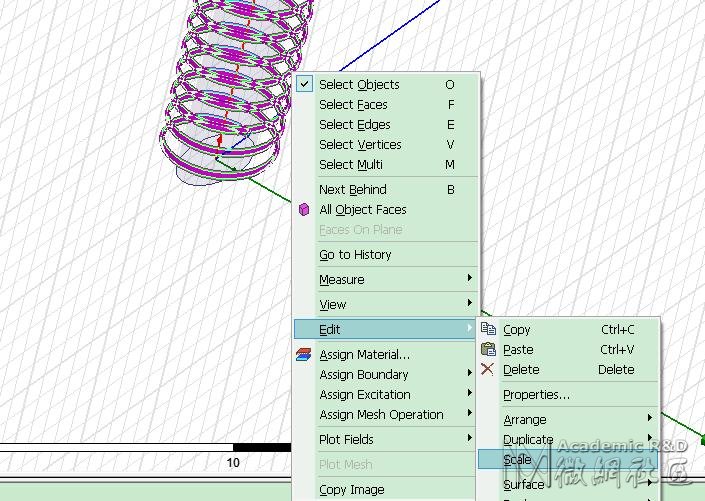

8.选择螺旋线。右键点击选择尺度工具

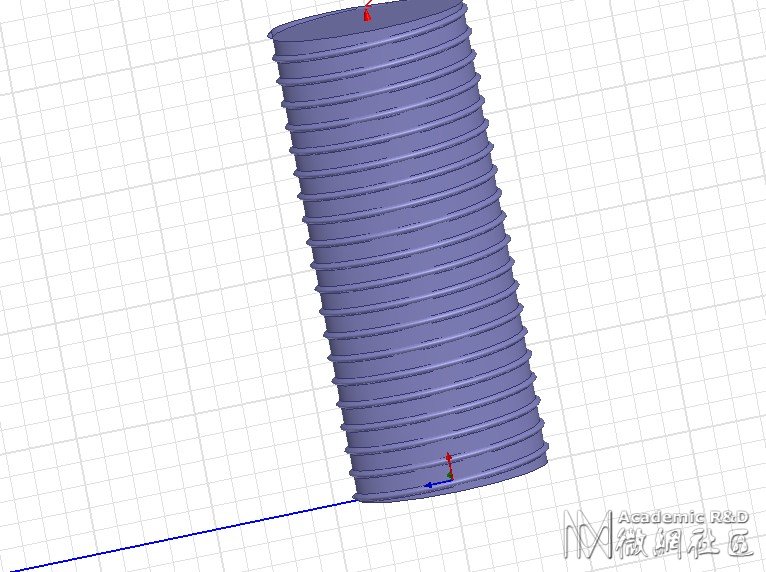

9.尺度按照你的长轴宽轴比进行调节，我这里是缩小2倍，就可以了。看大功告成了。
后面附上我的模型给大家。
Good.Good.
Project1.zip (24.01 KB)
