推荐小体积低功耗恒温晶振100MHz: KOL20D-12F17P3S-100MHz.pdf

本帖最后由 kematx 于 2011-10-19 13:21 编辑



给大家推荐一款小体积恒温晶振，频率源的标准选择，希望各位工程师喜欢。
优点：体积小，功耗低，低相噪
信号输出：100MHz
型号: KOL20D （体积20×20×12)
         KOL25D （体积25×25×13）
编码：12F17P3S
输入电压：12V
输出逻辑：正弦波
输出幅度：≥7dBm
室温下工作电流≤85mA
实测相位噪声（远端）：1KHz      -150dBc/Hz
                                       10KHz    -160dBc/Hz
杂散≤-80dBc

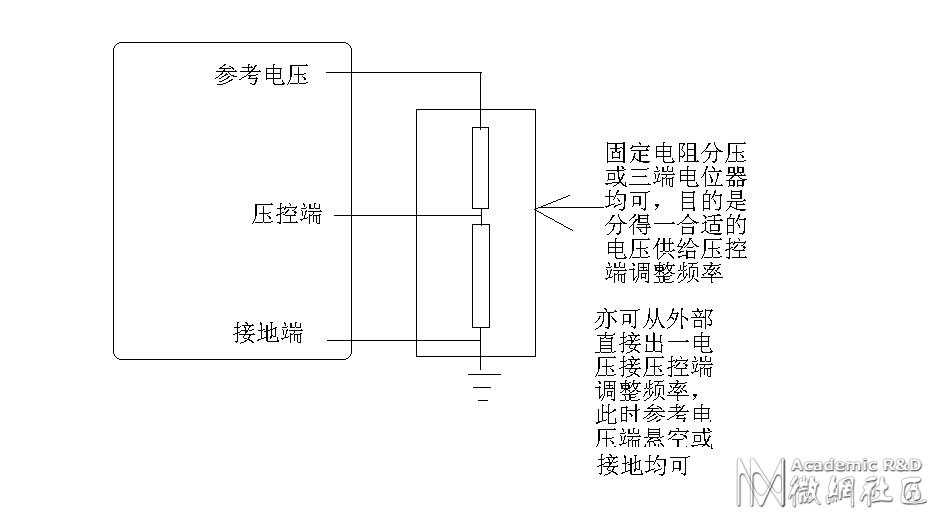

电压控制调节中心频率，频率调节范围大于±1ppm

压控端引线正确连接

本帖最后由 kematx 于 2011-11-21 15:54 编辑

新产品出炉
高稳定性，低相噪，高短稳，高可靠性
频率10MHz
12V供电
工作电流≤100mA
温度稳定度±0.005ppm
近端相噪1Hz  -100dBc/Hz
秒稳1S  3E-12量级
QQ：1106723807
日频率漂移±0.0005ppm

100MHz相位噪声
10Hz  -90dBc/Hz
100Hz -125dBc/Hz
1KHz  -150dBc/Hz
10KHz -160dBc/Hz
