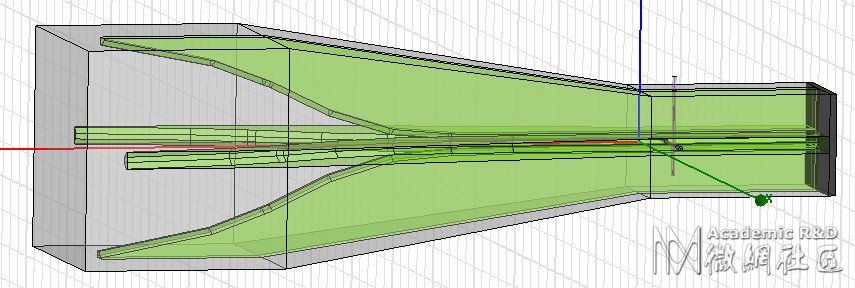

        该模型有三个端口，供发射用时，两个同轴探针激励，方波导口是输出。供接收时，方波导口输入，两个同轴端口输出。由于仿真过程中会激励高次模，因此需考虑高次模的影响。但本人对于端口有多个模式的情况不知该如何设置端口激励，而且多端口的S参数也不知该如何查看，回波损耗和插入损耗该如何看，与端口和模式的对应关系。附件中有我的HFSS模型和模型的截图，我的两个同轴端口设置的模式数为1 ，放波导口的模式数设置为2，不知道这个设置是否正确。如果不正确，该如何确定呢？

求高手指点！！！

d端口激励设置有模式数设置
S参数设置，在result里有相关选项

能不能说具体一些？因为软件的激励设置方面还不熟。

就是加端口了，不会的话，就看fullbook

摆脱说详细一些，主要是端口的模式设置不会啊，看了几遍fullbook了，但还是有些不太明白，因为没有类似的实例教程。还希望牛人指点！

10版本方口设置要定义两个极化，里面的polized E选项打勾，不然出错。
与探针指向相同的方口极化可以通过S12/S21看插入损耗

楼上的高手，你好！您是说方波导口的模式数应为TE10和两种模式吗？那么两个同轴输出的模式应为TEM，模式数为1？那么因为方波导口因为有两种模式，具体的回波损耗和插入损耗该通过什么来看呢？也就是说多模式下的S参数如何看呢？能否详细解释一下，谢谢！

方波导口的模式数应为TE10和两种模式一定要拉极化线，其他模式不用拉。其实看回波损耗和插入损耗只要看各个端口的主模就可以了，没有必要采用多模式

两个同轴输出的模式应为TEM，模式数为1，不用定义极化线

那每个端口需不需要对个端口的特性阻抗对50欧姆归一化？
