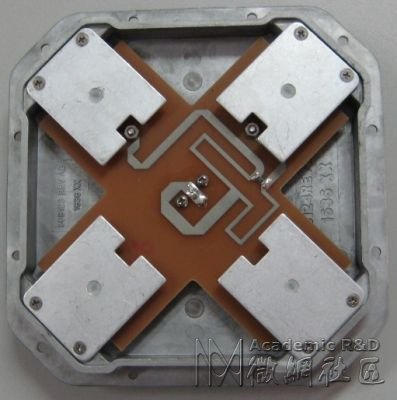

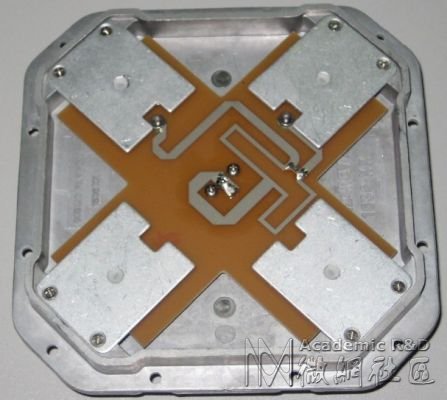

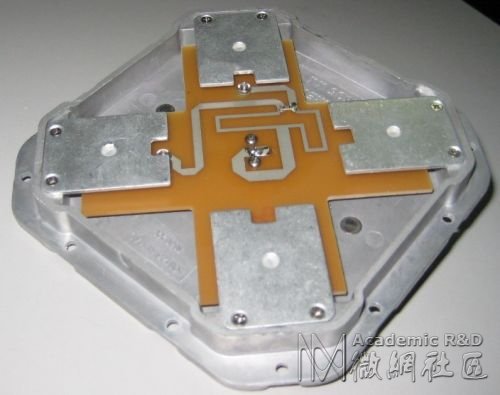

请大家帮忙看下下面天线是什么类型的，采用什么天线技术啊:
看不到你的正面
{:soso_e130:}
板材肯定是低频板材了，FR4应该也可实现。什么技术待达人解
从图片上看 只有2个天线辐射体被供电了 而且供电有90度的相位差
本帖最后由 tianle78225 于 2011-8-15 09:21 编辑
貌似不是F4，好像是电木改性树脂或者环氧的材料哦

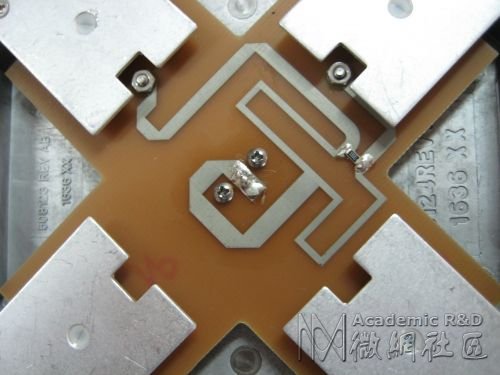

上面两个臂之间的应该是倒用威尔金森功分器做合路器。需要跟楼主求证下中间焊的电阻是不是50ohm啊？？？
另外如果没有猜错的话，下面两个臂跟上面两个结构应该相同，但是电路部分在下面。或者就没有电路，只用了上面两路。
{:soso_e179:}还有两个辐射体在那里供电？
本帖最后由 lpyangyang2006 于 2011-8-15 21:46 编辑
tianle78225 发表于 2011-8-15 09:20
貌似不是F4，好像是电木改性树脂或者环氧的材料哦
上面两个臂之间的应该是倒用威尔金森功分器做合路器。 ...
你说对了，中间就是接50欧电阻，但只有上面两臂，下面没有电路了，只有一片十字交叉的PCB,上面是功分器，背面全铺地，功分器输入端接天线的输入口（TNC接头），两输出端通过金属螺丝直接接到金属外壳（地）上了。我就是这点不明白，功分器输出端应该接辐射体的，为上面直接接到地了？？？还有最上面四片金属片是做什么用的？
有不同意见的欢迎讨论、拍砖哈
这是两端口的结构，用四端口也可以。两端口的是接收的两个端口相位相差90°，即用线极化形成圆极化。四端口用就是对面两个相位相同，相邻的相差90°
有的天线是接地的，但只是直流地而不是射频的地。
应该有个电路板背面照片，电路板四角背面应该还有辐射器，输出端直接跟外壳连接应该是磁短路吧
antwaves 发表于 2011-8-16 11:22
应该有个电路板背面照片，电路板四角背面应该还有辐射器，输出端直接跟外壳连接应该是磁短路吧
背面照片网上没找到，电路板四角背面没有辐射器，就是全铺铜的地。
我用HFSS画了这个天线的模型，但是总是仿真失败，各位高手帮忙看下哪儿出了问题，谢谢！！！
都没人回复我啊

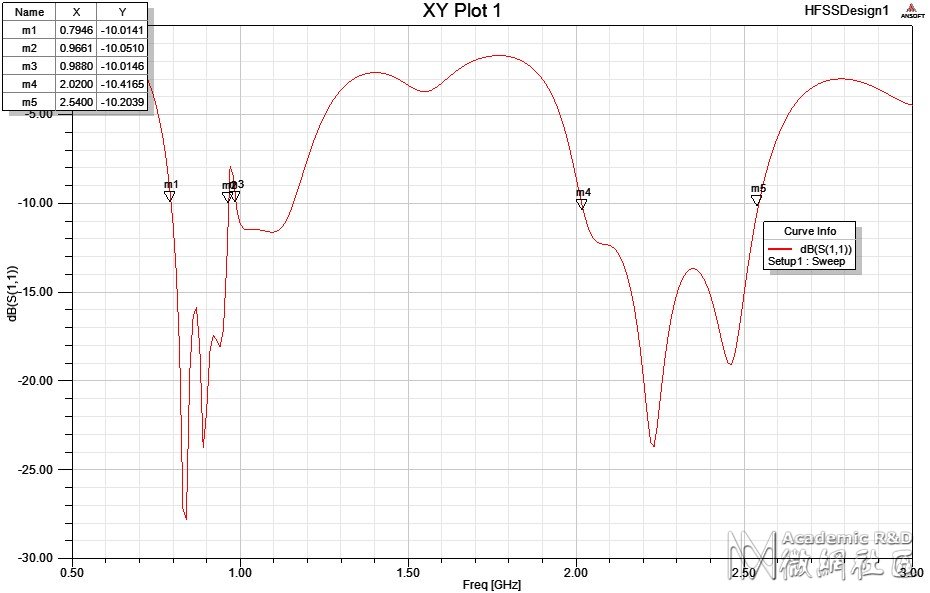

修改后的仿真图，还是仿真不出结果
你的激励端口没设置对
ylj195 发表于 2011-8-19 11:22
你的激励端口没设置对
楼上的能帮我把端口改好发给我吗，我新手，不太懂，改了几次，还是仿真不了啊
lpyangyang2006 发表于 2011-8-20 12:22
楼上的能帮我把端口改好发给我吗，我新手，不太懂，改了几次，还是仿真不了啊
我把激励端口那部分重新做了一下，希望对你有所帮助
这个圆极化天线是窄带的，轴比受到功分器90度相移影响
不过奇怪的是馈电，没看到背面还不好理解
谢谢各位朋友的帮助，{:soso_e100:}，尤其感谢ylj195
Rogers板材？
Rogers板材？
应该是窄带圆极化天线，是属于便携设备上的，因此性能要求不会很高。
八木天线
我告诉你，这明显是卫星专用圆极化天线，双馈电相差90度，PCB板做馈电家相移，天线是铝板，我看了一下应当是1.57G左右。你明白吗！
公司是主要从事双面多层（PCB）的快样制作服务。对通信天线、微波器件、功放.基站.3G天线所使用的高频线路板具有专业的生产经验,常用PTFE、TACONIC、ROGERS、TP-2（介电常数2.2-16.0）材料随时备有库存,可以及时提供快样服务
唐生 Tel：13088882218 E-mail:
szcpcb@163.com QQ:306036905
antwaves 发表于 2011-8-16 11:22
应该有个电路板背面照片，电路板四角背面应该还有辐射器，输出端直接跟外壳连接应该是磁短路吧
帮主没什么是磁短路啊？
PCB应该是FR4的
没有正面啊，你这是反面给电侧啊！
不太理解磁短路的意思，磁短路能做到什么效果？就是从这里开始 磁流为0
重新靠变化的电流来感应么？
电路板上的走线是馈电网络
辐射贴片可能是铝板吧
国外的一款天线，5.5dBi，圆极化。大家看看这是采用的什么PCB板材？什么天线技术？ s 0Uid&qE
