关于腔体滤波器的Qex仿真问题.: Qex.rar

在做个腔体滤波器的仿真,在仿真Qex的时候遇到问题,Qex的数值一直很小,只有1.1左右,通过许多手段调整,但变化都不大，最大只有到1.5左右.我需要的Qex是10.75左右.我把抽头靠近地端,腔体变大,谐振秆变粗,等手段都不行.我的杆子的特性阻抗保持在76欧左右,道理说应该Q值最高的.想请问下,除了在底部加径等手段,有没有其他的方法了。

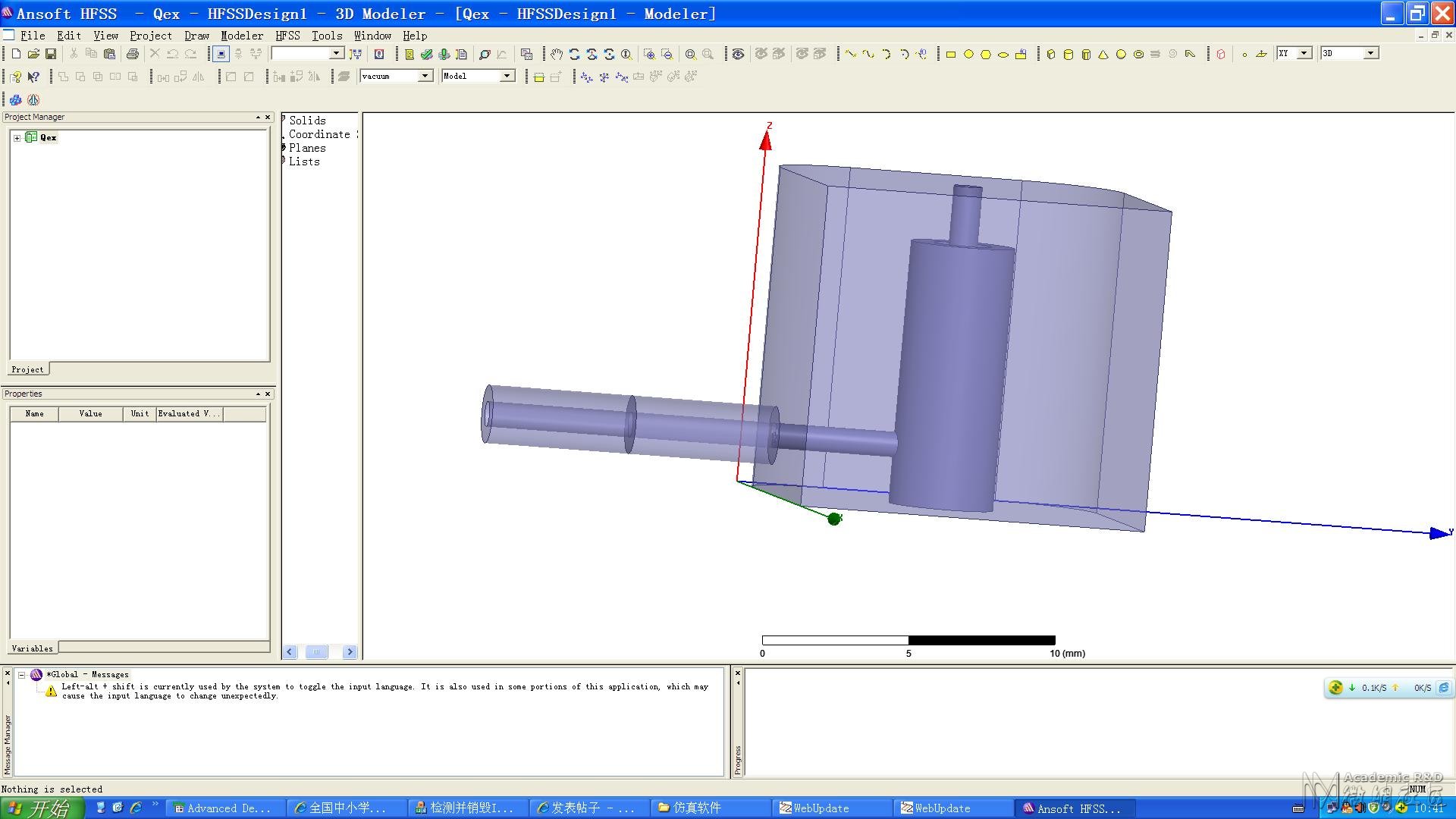

补充:不知道我的模型有没有问题,我看网上的教程等,QEX有作到82.郁闷!!工程见附件.图见下: 请高手指点下哈。..谢谢!!!

自己狠狠顶一个啊...

友情帮顶

提高Qex的腔体激励方法很多。如：1. 耦合环(H激励)；2. 电容加载盘（E激励）；3.降低Tap线的阻抗（粗线or减少tap线到腔体底部的距离，即提升Tap线腔体底部的高度）

顶一下，学习中

也遇到和楼主相同的问题了，想知道楼主解决没有，顺便请教下楼主

没解决哈。最近不在弄这个，呵呵。我主要弄ADS的，呵呵

谢谢 ygvbnm 同学的解答
