求解中提示端口错误——救救我吧！: omt_with_coax_shortblocks.rar

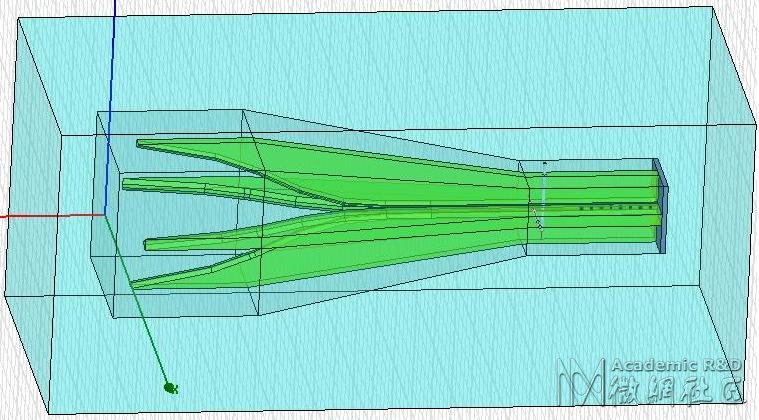

           在工程有效性检验时并无提示错误，但在求解分析时却有上面的错误提示。我的p1端口是模型截图中坐标系所在的平面，波导的侧壁设为有限导体边界，材料为空气。最外面一层是辐射边界，材料为空气。附件中还有我的HFSS模型，请好心人帮忙看一下，该如何解决？谢谢！

提示端口设置在边界处，而实际端口设置在仿真区域内部

我把你的结构仿真了一下，我用的是HFSS12，原模型出一样的错误，将P1波导端口改为集总端口后就可以仿真了。我记得好像是空气盒子内部不能设置波导端口的，用的软件太多，不知道是不是这个软件对应的了，你可以自己试试，或者查查资料

现在电脑上没装HFSS，不过通过你的图片，我认为是因为你的模型是空气，而你的辐射边界内那一段内又设了一个空气腔。这个是与软件中设定有冲突的。你可以在模型端口，向空气腔的方向再设一段金属，就可以了。因为在HFSS中波端口的另一面一定是金属材料，就是全反射的。

现在电脑上没装HFSS，不过通过你的图片，我认为是因为你的模型是空气，而你的辐射边界内那一段内又设了一个空气腔。这个是与软件中设定有冲突的。你可以在模型端口，向空气腔的方向再设一段金属，就可以了。因为在HFSS中波端口的另一面一定是金属材料，就是全反射的。

你好，请问你说的端口像空气腔的方向是指向模型的反方向，到辐射边界之间画一段金属吗？

  我试了一下，把辐射边界去掉了，没有错误。我记得是不需要看远场辐射特性，只需要看S参数的话，是不需要辐射边界的，对吧？

是的，一般只是看S参数，SWR什么的，不用辐射边界的。你把那辐射边界去掉了，就是把空气盒子去掉了吧。这样端口的外面就是理想金属了，所以就不会出错了。
