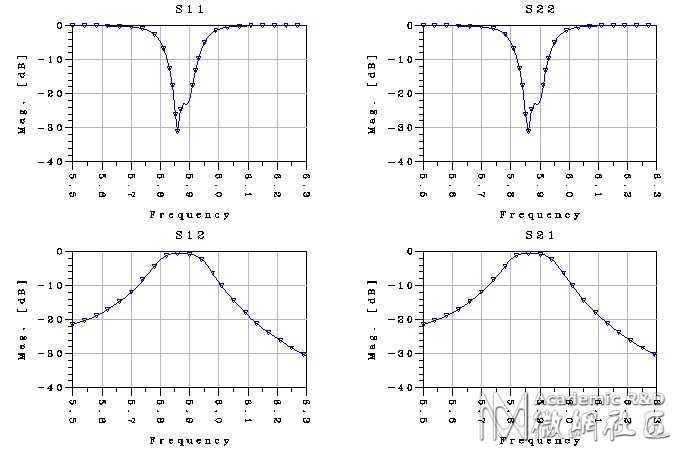

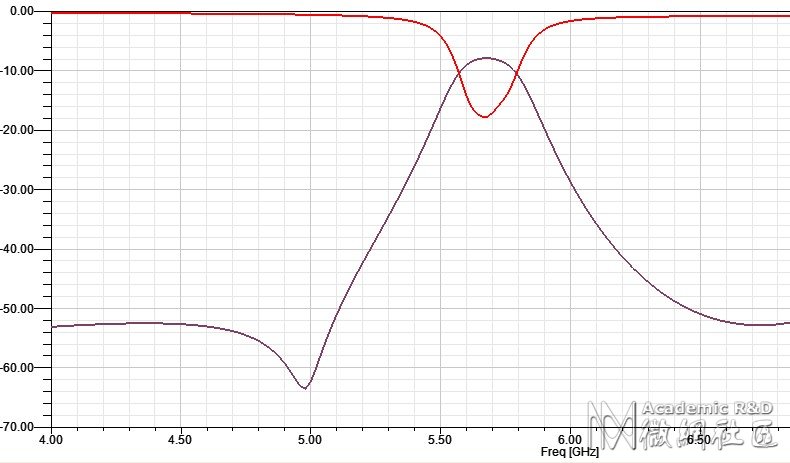

微带平行耦合带通滤波器，分别在ADS和HFSS中建模仿真，ADS中可以达到要求，可是在HFSS中仿真得到的S参数出现了问题。其结果如图所示附件中所示，其中HFSS和ADS的模型都在附件中，希望哪位达人帮忙分析一下，这个该怎么处理？是不是我的HFSS中的设置有问题？
我设计的参数要求： 中心频率5.79GHz，带宽为5%，基底厚度为1mm，介电常数为12（要用指定材料，该材料的介电常数为12）。设计时，n=3
是我把空气盒的高度设错了，现在改了
zypkiss 发表于 2011-5-30 16:22
你模型里面ADS参数仿真结果跟你发的图结果不一样啊，你是不是没把你最终优化的值放上去啊？
HFSS本来就跟A ...
谢谢斑竹，我是按照ADS优化的结果来的。请问，在hfss中设置尺寸时是按MOM的尺寸来设置吗
tianle78225 发表于 2011-5-30 17:16
你的设置有问题，空气盒有些高，可以降低一点。
结果不收敛，我把pass数改为12，delta改为0.01，数据都不 ...
依你的经验看，除了空气盒高度，和收敛，其他设置上还有问题吗？
s20090200 发表于 2011-5-30 16:54
谢谢斑竹，我是按照ADS优化的结果来的。请问，在hfss中设置尺寸时是按MOM的尺寸来设置吗
你只能是按照其中一个来设置，剩下的事情就得好好优化了。不优化是不行滴。
zypkiss 发表于 2011-5-30 20:13
你只能是按照其中一个来设置，剩下的事情就得好好优化了。不优化是不行滴。
再问一下，基底的宽度，对结果的影响会是什么样的？大一点好，还是小一点好？
tianle78225 发表于 2011-5-30 17:16
你的设置有问题，空气盒有些高，可以降低一点。
结果不收敛，我把pass数改为12，delta改为0.01，数据都不 ...
在将pass改为20，delta改为0.01以后结果好了一点
tianle78225 发表于 2011-5-30 22:10
我在仔细看看哈，不是自己建的模型不是很熟悉。
和端口大小有关系吗？我调整了端口大小，居然达到要求了
