一个圆波导到微带线过渡结构的仿真问题: 00375793.pdf

本帖最后由 helen8836 于 2011-5-19 15:23 编辑

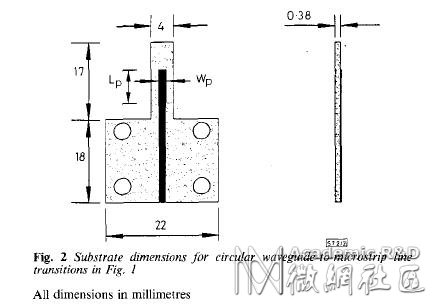

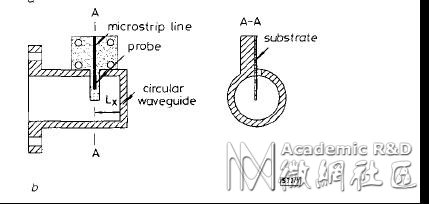

按照一个文献做的例子，文献中结构如下：

建模时：1.文章没说基板后面接地，但是微带线应该接地吧，我接了
               2.关于cst仿真过程中边界选择我不是很懂，全选成et=0
              3.端口的第一个模式是准TEM模式，但是截止频率无值，我也不知道这个怎么回事。
我建立的模型如附件：

请大家帮忙看看，仿真时出现好多错误，我不太懂。。我也再看看。。

附件好像打不开呀！

另外，别发PDF，直接发CST文件。

回复 wanggang1971 的帖子

哦哦，我刚重新弄了一个模型，是sat文件，打开cst后新建一个文件，点击file/import/sat，应该可以的。。。

直接发，我怕cst版本不同，只能发sat文件，可是上传附件时没看到这个后缀。。。

回复 wanggang1971 的帖子

能打开吗？哥们？谢谢帮我看哈

好的，这个俺先得研究一下，具体的“错误”是什么？俺用CST打开后就可以看到错误吗？是不是把错误纠正就可以了？

这几天发烧发的都没上网。。。我发上来的只是模型，我的问题是仿真的时候要怎么设置背景还有boundary以及端口模式。。。我端口设置好像有问题，每次仿真他都说需要增加端口模式数。。。
