急求版主！ （考虑波导壁 开缝？！）: hao2.rar

这是考虑波导壁的情况，怎么和我开始做的不开率波导壁的情况差很多呢
  不是说区别就是画方向图时  尾瓣有点不同吗  求高人指点
  貌似是边界条件有错误 好像是perE  有的没有设置吗

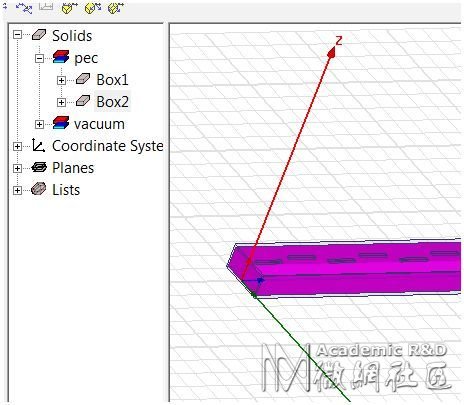

对了 建模过程是：
1  box1减box2   材料都是pec  保留box2 （为了设置波端口）
2  在波导壁上开缝隙，缝隙材料也是pec   不保留
3  空气盒子  把整个波导全包住 并设置整体为辐射边界条件
4 设置波端口 waveport1
5貌似没有设置perE  （不知道怎么设置？）

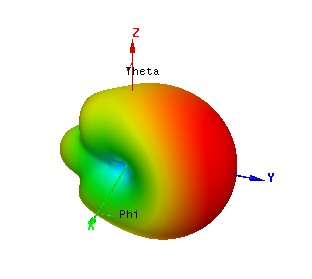

  下面第一个图是不考虑波导壁的情况

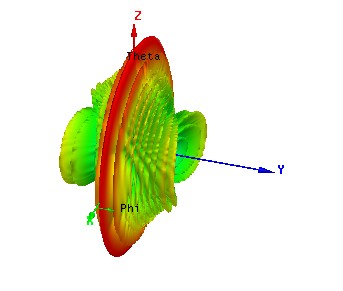

第二个图是考虑波导壁的



差别也太大了   到底哪里错了？求版主赐教！！！

这种问题多半是你建模和边界条件设置问题不对等造成的，仔细好哈想想你的建模问题和边界问题，深刻理解下缝隙阵列的真实环境和相关设置

回复 00d44 的帖子

那上面我写的建模过程都是没有错误的吧  现在特困扰这个  建模应该没有问题吧   问题是在边界条件上面的吧  是吗

这个模型明显有问题，box1 已经是开缝波导了，再加个box2就是吧波导填满堵死了，而且端口只设了一个，里面就不是需要的Te10行波了，必须要2个端口，box2也要去掉，之前那个模型是对的，那个空气box2可要可不要，不要的话在端面画个rectangle 也可以设置波端口

开缝模型最好保留厚度，方便建模也更真实

回复 tsinli 的帖子

box1 是pec的啊  再减去一个pec的box2  中间不就是空气了吗   然后再他们上面开的缝隙啊   我的那个就是这样做的   这样不对啊  哪有堵死啊

回复 tsinli 的帖子

开封的时候厚度和波导壁是一样的   然后减去缝隙  缝隙就是空的了啊

这个模型pec  box1 ,box2同时存在啊，实际开缝难道不是开波导壁一样厚吗，不是空的怎么辐射啊

回复 tsinli 的帖子

版主啊 我刚才说的是我做的就是那样的   你怎么反问了啊？ 我那个建模一是少了一个波端口

我现在box2 要了 就是为了方便设置波端口  别的问题没有了吧

你说的：《box1 已经是开缝波导了，再加个box2就是吧波导填满堵死了》这句话不明白  我的box1开始是个波导啊，减去box2中间就成了真空啊   中间是空的了  没有堵死的

说不明白了 希望版主帮我改一下  谢谢

减掉就没问题了，不过现在貌似没减掉，知道就行，我没有10版本，改了你也打不开

回复 tsinli 的帖子

貌似你用的是13啊 我也有13的 呵呵  你仿了一下吗  能传给我吗 qq 568450911

楼主~~西电的那本关于HFSS仿真的书建议你看一下，然后多看看关于波导缝隙天线的原理，我记得当时我们老师在上课的时候就讲得很清楚。。。

回复 qingyuanxiang 的帖子

那个幻灯片吧  我下载下来了 基本上看了 呵呵  哈市有老师讲课比较好啊

回复 qingyuanxiang 的帖子

对了 问一下 那个波导宽边驻波的那个  为什么看2D方向图时下半部分也有啊   不是在上面辐射出来吗   下面应该啥也没有的吧
