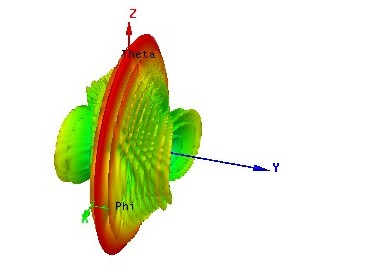

不知道哪里出问题 2 D 增益方向图不好没有达到降低副瓣

边界条件貌似有问题

回复 00d44 的帖子

边界条件有什么问题了那个缝隙上表面是perH
那个空气盒子设置的是辐射边界仿真时说两个重合了难道是错了嘛那应该怎么设置啊

回复 00d44 的帖子

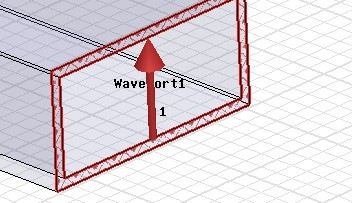

师兄我做了个考虑波导壁的情况你看一下这个波端口设置对不？
这个波导边上是空的是不是应该在建模的时候应该保留啊

本帖最后由 Anad小克于 2011-4-11 23:41 编辑

回复 00d44 的帖子

师兄我下载下来有错误啊打不开啊用10 和11都打不开啊怎么回事啊

回复 00d44 的帖子

师兄在发一下吧打不开呢

Anad小克发表于 2011-4-11 23:51

登录/注册后可看大图

回复 00d44 的帖子

师兄在发一下吧打不开呢

不好意思，我用的是13的，忘记这个事情了

回复 00d44 的帖子

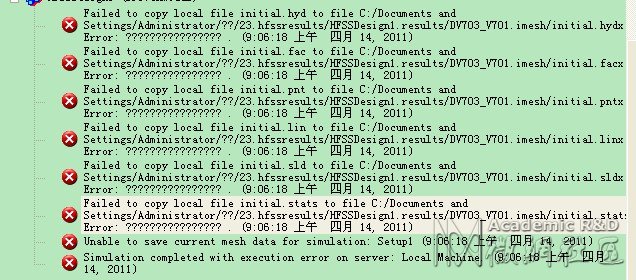

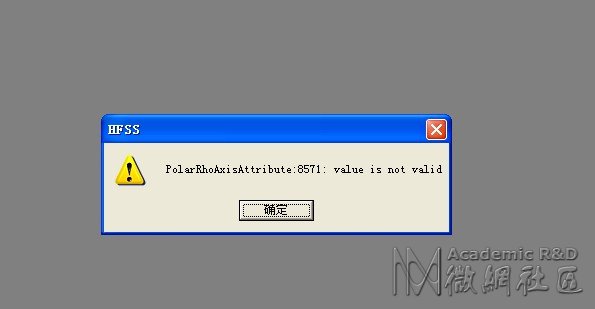

我把你发的用13仿了一下可是出现这个了什么意思啊

回复 Anad小克的帖子

是不是使用了中文路径啊

j2021 发表于 2011-4-15 16:12

登录/注册后可看大图

回复 Anad小克的帖子

是不是使用了中文路径啊

hfss里不允许使用中文路径的吧

回复 j2021 的帖子

什么意思了是楼主给我发的一个程序在上面呢你帮我看看可以下载的用13仿真

Anad小克发表于 2011-4-15 18:36

登录/注册后可看大图

回复 j2021 的帖子

什么意思了是楼主给我发的一个程序在上面呢你帮我看看可以下载的用13仿真

我是说你的文件路径中是不是含有中文？因为看到你的报错中显示的路径含有？？？。可能是由中文字符，HFSS不识别中文字符，要把路径改成全英的

回复 j2021 的帖子

楼主给我发的就是这个我没有改过的的我也不知道了

回复 Anad小克的帖子

那你放在哪了？你放文件的自己电脑上的文件夹不能用中文。这个和模型没关系

回复 j2021 的帖子

我下载之后就放桌面上了也没有改名字

回复 Anad小克的帖子

不要放在桌面上，在磁盘里再建一个英文文件夹。‘桌面’是中文啊

回复 Anad小克的帖子

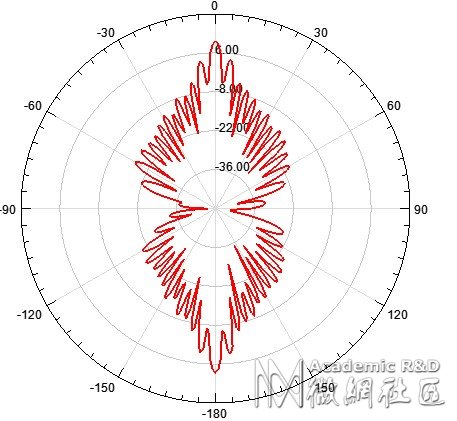

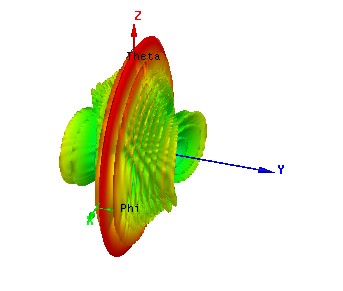

你好~~我想问下类似这个图是怎么仿真出来的啊？？？能跟我说下步骤吗？？新手

回复 00d44 的帖子

您好~~我想问下类似这个图是怎么仿真出来的啊？？？能跟我说下步骤吗？？新手

回复 yangdianxia 的帖子

就是宽边开的缝隙驻波最后仿出来的就是这个
