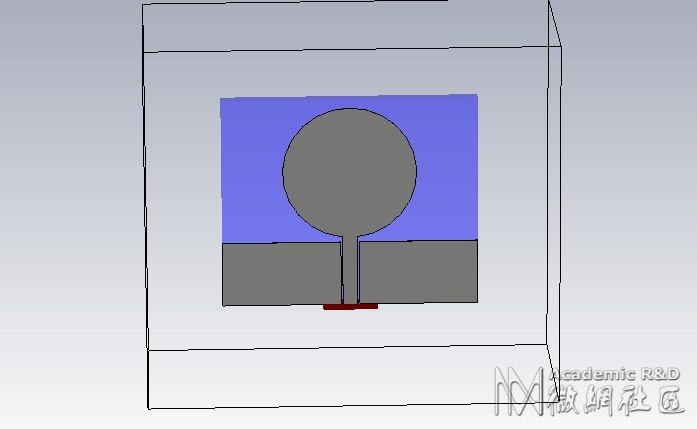

我仿了一个UWB天线模型，结果总感觉不对: myUWB.cst

仿真了一个UWB天线模型，结果感觉总是不对，不可能在整个频段都小于10dB的，哪位大侠可以帮我看看啊，我是CST新手，天线模型在附件中。

{:7_1235:}

cpw好像是设置整个端面为波导面把，记不清楚规则了

回复 00d44 的帖子

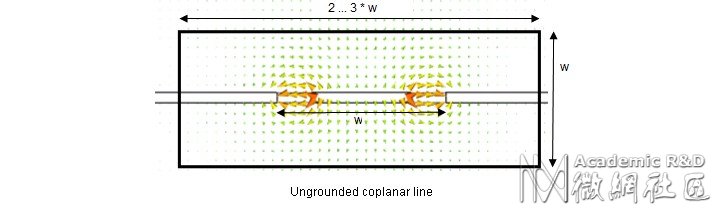

我看的HELP ，是2W，W是地面缝隙的宽度，用的是CPW馈电，老大有时间可以帮我看一下吗？谢谢啦:53bb

端口设置错了

端口好像是设置为全平面，两边是地的cpw共面波导记得好像是这样设置的
很久没玩cst了，很多规则忘记了
模型发给你了。你在调整下吧，现在不是宽带

回复 00d44 的帖子

恩，好的，谢谢老大啊:27bb

本帖最后由 绝望生鱼片 于 2011-3-31 12:25 编辑

回复 00d44 的帖子

老大。我那时候是根据的HELP来的，是不是HELP也不是很准的，我用HFSS仿的时候，共面波导馈电的时候是依据这样设置的，那这各依据这样设置有没有问题呢？

回复 绝望生鱼片 的帖子

找到我的错误了啊，是馈入的方向反了，馈入箭头指向里的，我的指向外面了，呵呵，谢谢老大了，结果和HFSS差别不是很大:15bb

是我忘记说了，只是告诉你端口设置错了
是馈入方向反的问题，端口影响不大，端口大小只是影响端口激励出的模式而已，不同频率范围端口大小会激励出不同模式，如果不要求单模传输，可以忽略这个警告

回复 00d44 的帖子

嗯，谢谢老大啊
