帮我看看模型，结果不收敛。。。。: PC dipole antenna.rar

本帖最后由 diaojunming 于 2011-3-31 11:08 编辑

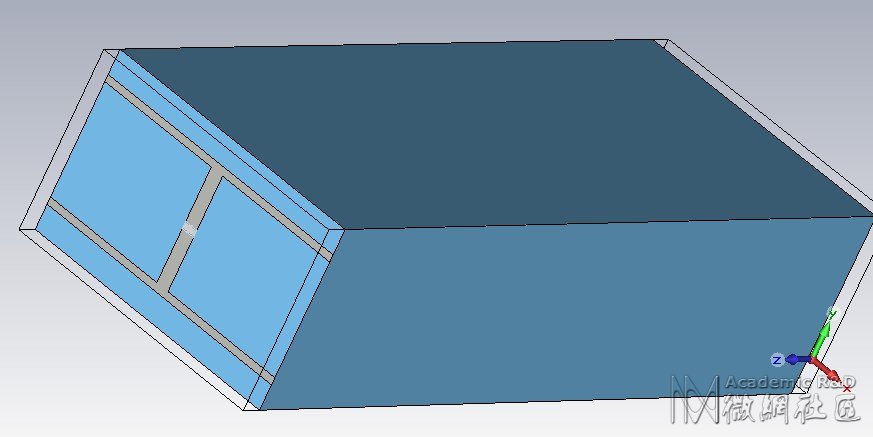

这是我建的模型：        偶极子天线（每一臂又有两个分支），中心discreet port馈电（坐标原点），设激励电压1V，馈电信号为时域信号。
        Xmin Xmax Ymin Ymax 设置为open，主要是为了模拟无限长的四个分支（x轴方向），其上电流为行波分布。
        Zmin Zmax设为open（add space）。
        在远区场沿z轴设置探头看时域波形。
        xz面设为电壁，yz面设为磁壁。
        采用时域求解器求解
存在问题：加密网格，增加pulse number，仿真结果仍不收敛。

          本人刚接触cst不久，有描述不当的地方请指出。

向一个老师请教：他建议将天线和介质切成两个部分，在切割面的上表面加一个波端口，切割面的下表面加一个波端口，再将两个波端口连接起来，就可以解决这个问题。但是如何将两个波端口连接起来，这种方法又是基于何种道理，不能理解！请教各位达人！
PC dipole antenna.rar

你上传了模型了，刚才竟然没看到

回复 00d44 的帖子

刚才没有操做成功！不好意思哈！
这里面还有几个问题想请教一下：
1.如果输入的时域波形频谱在0~5GHz，那么求解频率范围设置的越高是不是越精确。比如设为0~10GHz.
2.我希望能够看到某一介质面（Zmin）的在某一时刻的场分布，能否在cst中设置1000×1000个probe（nearfield）来探测在某一时刻这个面的电场分布。或者有什么更好的办法。
3.我将贴片用localmesh加密，又用subgridding，结果仿真到一半的时候报错，提示：hexahedral mesher terminated abnormally. Error in calculating solver matrix.

1.你关心的频率范围最好设在激励信号频谱的中心范围，比如关心谐振在1.5GHz左右，激励源设0~3GHz
2.在你关心的频率点上设置电场、磁场、电流等场监视器即可
3.这个case，你可以在金属部分设置local mesh，不用subgriding
