静态工作点: MW6S010N.pdf

最近研究功放，静态工作点的确定问题一直困扰着我，我用的是飞思卡尔的MW6S010NT N沟道增强型金属氧化物场效应管，在ADS中，我该如何确定它的静态工作点？谁能给点指导，谢啦

datasheet给了静态电流啊

回复 jordy 的帖子

datasheet上是给了呀，可是仿真出来的结果和那个还是有很大差异的，ADS2008射频电路设计与仿真上的一个例子也是这样的，但我不明白它是怎么选择静态工作点的

这一块我也有点困惑，我都是直接取电流，读电压

我昨天刚仿了6S010  效果还可以

楼主在手册上圈中的只是通常情况，左右还有最大值和最小值呢，呵呵。
偏置点建模不准很正常，建议参照电流125mA设计电路。器件模型很可能是在这个偏置点上建立的，准确度会高一点。

回复 jetfighter 的帖子

你的话给了我启发，谢谢。静态点的选取还涉及到其他的两个变量Ugs和Uds，能再指点下么？

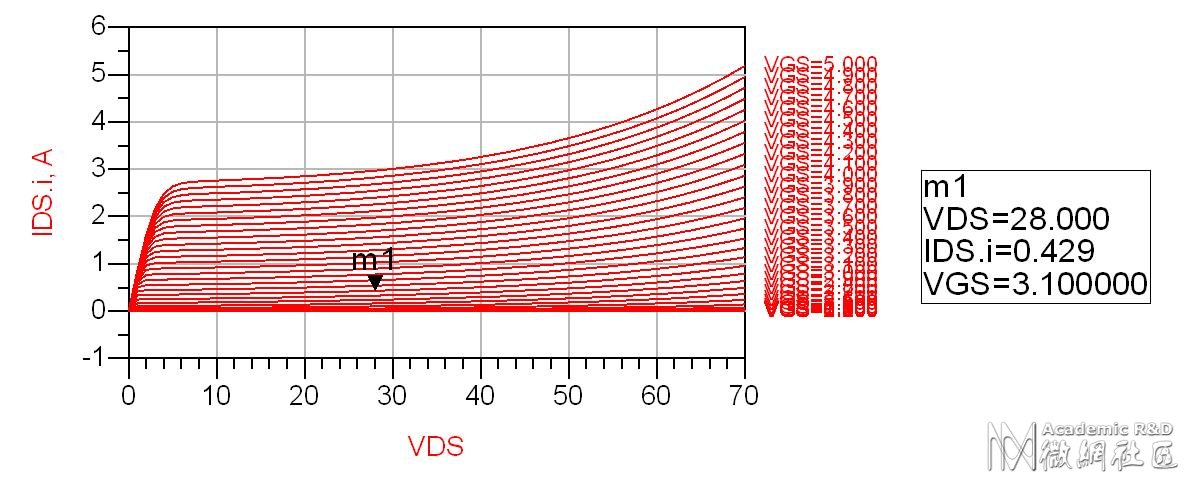

附件中是我的直流仿真结果图

一般在设计场效应管电路时，只考虑Vds和Ids，Vds的选取和管子的击穿电压，放大器的工作类型相关，比如E类和F类的偏置电压必然要低于B类。一般器件手册上给的都是以B（AB）类为参考的。Ids的选取当然要考虑工作类型，但实际中和模型的准确度关系紧密，一般都选器件手册上测量数据最多的那个值，因为数据越多，这个点上的建模准确度就高一点。
另，当偏置电流小于最大电流的十分之一，我们都可以把它归为B类偏置。

一般在设计场效应管电路时，只考虑Vds和Ids，Vds的选取和管子的击穿电压，放大器的工作类型相关，比如E类和F类的偏置电压必然要低于B类。一般器件手册上给的都是以B（AB）类为参考的。Ids的选取当然要考虑工作类型，但实际中和模型的准确度关系紧密，一般都选器件手册上测量数据最多的那个值，因为数据越多，这个点上的建模准确度就高一点。
另，当偏置电流小于最大电流的十分之一，我们都可以把它归为B类偏置。

回复 jetfighter 的帖子

非常感谢哈，说得很详细，很受用。

学习了，

最大值和最小值  怎么确定
