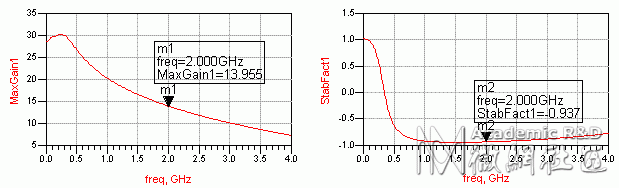

大家好！现在要做一个以“BJT共基组态”为结构的单级放大电路。BJT管子为AT41411，偏置点设为：VCE=8V、IC=10mA，工作频率为2GHz。从ADS的S参数仿真结果来看，最大增益MaxGain=13.955，稳定系数StabFact=-0.937 <1。

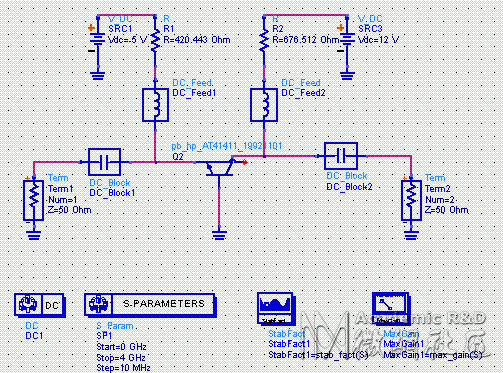

对于这样一个共基组态的电路如何设计其稳定电路，在尽量保证增益的情况下，让其稳定放大信号。查了一些资料，似乎共基电路多用于振荡器，所以只能到论坛上求助大家了。谢谢！！！（附上ADS原理图和仿真结果，再附上ADS仿真文件）
AT41411_Bias2_Stab.rar (5.2 KB)
