求助：怎样用HFSS看一段传输线的特性阻抗？: 05453080.pdf

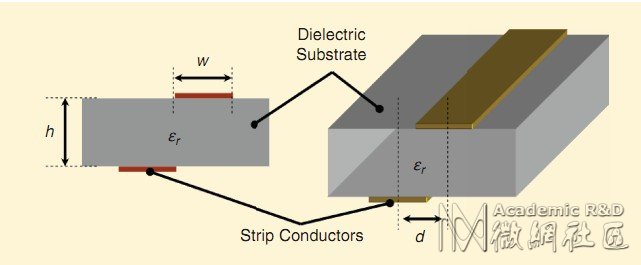

怎样仿真图中的这种结构。。？

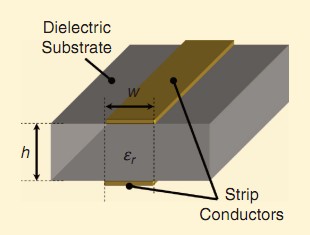

介质两边是相互平行的金属导体。。
文献上说。。随着导体间偏移量d增大。。其特性阻抗变大。。
我想用HFSS仿真。。得到偏移量d与特性阻抗的关系。。
应该怎样。。？？
谢谢大家赐教。。！

使用HFSS Optimetrics
做参数扫描，
方法见产品文档和例子。

设置端口时不要归一化到50欧姆，然后用port Z0看，如果想看随着d的变化影响，就像2楼说的那样，用参数扫描

也可以参考一下该文章中的公式
