       刚开始接触螺旋天线，不知在CST软件中如何实现，比如说馈电和接地板怎么话之类的，还请各位高手指教一下~·

回复 suyansue 的帖子

如果是平面螺旋天线的话，可以参考贴片天线的金属地板和同轴馈电，然后画螺旋的话可以用cst中有个专门的画正方形或圆形的螺旋片功能（好像在macro----construct-----coil中选择所需的图形）或者编程序实现。

如楼上所说，平面螺旋结构，cst内附了一些宏可以快速建模的
如果是三维结构的螺旋，则需要建立一个母平面，也就是旋转平面，换言之，螺旋横截面图形，一般为圆形或矩形等，根据实际需求定，然后利用旋转操作实现，旋转操作中有个螺距的定义，定义一下就ＯＫ了
关于馈电，可以选择同轴馈电，或者离散端口馈电，但要定义好电压源或电流源等

回复 00d44 的帖子

谢谢~{:7_1236:}，是三维结构的螺旋，现在螺旋已经画好了，只是馈电那儿还没弄好，不知道怎么弄~

试试用离散端口馈电

CST系列丛书10中有介绍建模螺旋线方法。如附件！

端口可以设置同轴端口或者离散端口，具体看情况。

回复 qianqing 的帖子

谢谢，如果是选择同轴端口的话，是不是让螺旋线的末端接到同轴线上，穿过那个反射挡板？非常不解{:7_1248:}

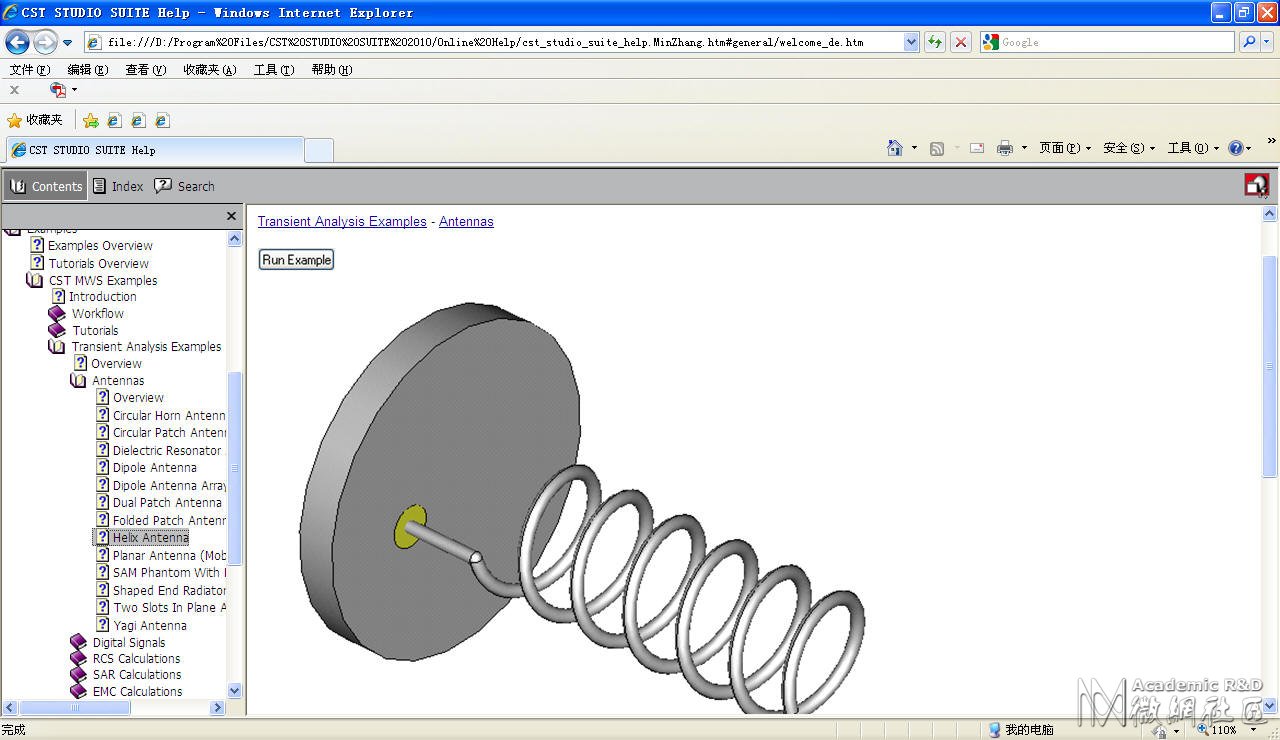

cst软件装好后，在线例子中有的，如图所示。

回复 qianqing 的帖子

谢谢了，实验室原来没有人做过，我只能空想了，不过这下可以看看了~

自己又不先搜索一下就发帖
http://www.mwtee.com/forum-viewt ... DD%D0%FD%CF%DF.html

回复 faxa1 的帖子

这个已经看过了，我说的是下边的馈电设置什么的，不过，同样谢谢了，已经知道怎么做了~

三维的螺旋天线是怎么画的啊 ？？？求画法

谢谢了，实验室原来没有人做过，我只能空想了，不过这下可以看看了~
