关于波导端口的“Waveguide for port number x is too short...:
我准备设计的是一个微带巴伦，由共面波导转耦合微带线并实现50欧姆-200欧姆的阻抗变换，现在出现个问题，就是运行时老是报错“Waveguide for port number 2 is too short. The Waveguide must be homogeneous for at least three mesh planes along propagation direction. ”我查了一下，看到有篇文章讲了这是由于波端口前默认的三个等长度网格的划分区间不够造成的，所以我加长端口2前的耦合微带线长度，但是无论加多长都会报错，我就纳闷儿了，难道是我理解错了？？？
由于我刚开始使用cst，所以还有一个问题想问一下，我这个巴伦的两个端口分别是50欧姆和200欧姆，所以我的端口一应该加阻抗为50欧姆的波端口啊，而端口二应该加200欧姆的波端口对不？但是我发现cst中的端口是不能设置阻抗的，即使在求解里有个位置可以设置阻抗，但是也不能分别设置两个不同的阻抗,请大家解答一下吧？？？谢谢！

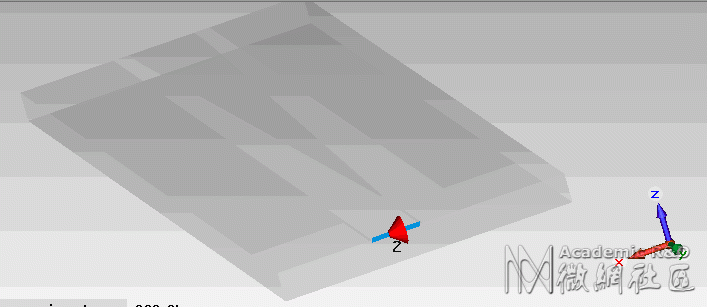

我把截图和工程文件都传上来了，请大家给看看...

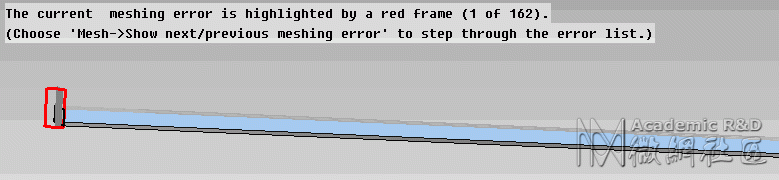

这是在计算过程中的一幅图，正在计算端口2，但是计算端口1是没有这个现象的，我在考虑一个问题，就是说这个结构的一端口是接地共面波导端，而二端口是耦合微带线端，对于一端口加的波端口方法及大小我是按照cst 基础中规定来设置的，而对于二端口的耦合微带线端口是我自己觉得和第一端口差不多，就也那样设置的，是不是有些不妥呢？{:6_923:}
a.rar (10.68 KB)
一种新型超宽带微带巴伦的设计.pdf (959.68 KB)
