一些微波电路图片:这个坛子不错，本来开始想在自己的读书笔记贴中把一些图片贴上来的，没想到有这么个好地方。
也替版主忽悠一下，希望大家来献宝。
先发一个老外的高频头，我们常觉得微波很难弄，但是ku波段的高频头，一样可以做到量产。好像hw毫米波的组件也是量产。
大一点的图片。以前拍的，可能不清楚，但看得出电路有调试点。
看照片，不同的人会有不同的心得，希望大家有所收获。
上面是正面的电源
下面是背面的本振部分。

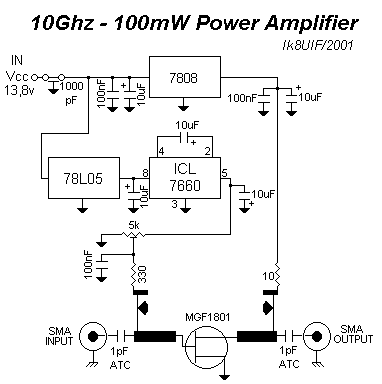

10GHz-100mW放大器原理图
是老外一个个人网站上截下来的，后面有实物图，我看了后觉得比较雷。
突发奇想，想到这个主意，争取了下别人的意见，就开设了这个板块
原帖由 littlemmx 于 2008-11-20 22:29 发表
10GHz-100mW放大器原理图
是老外一个个人网站上截下来的，后面有实物图，我看了后觉得比较雷。
实物图呢？发出来欣赏下噻

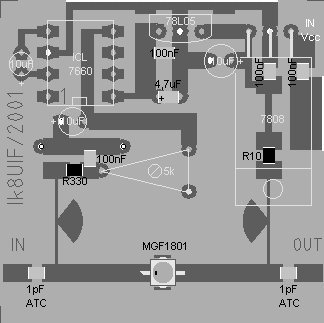

这个是1801的PCB图。注意源极接地。

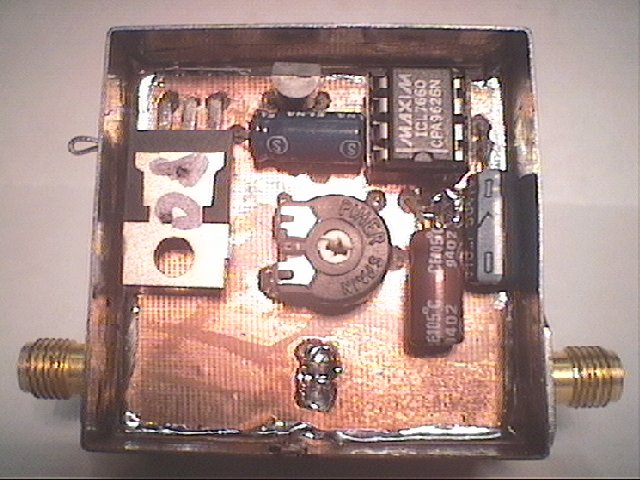

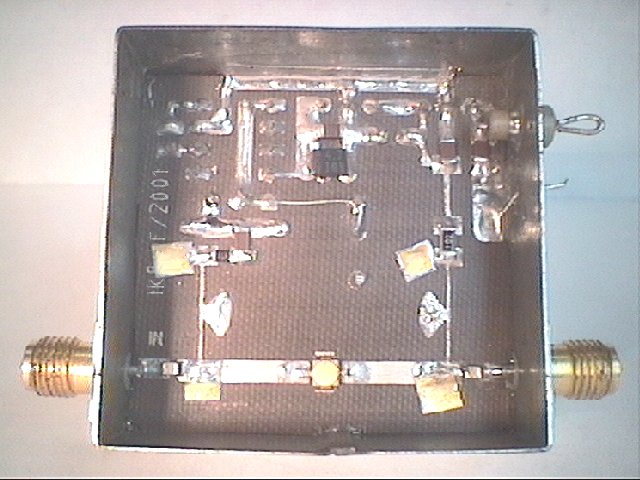

实物图，比较敢作。
正面和背面图。

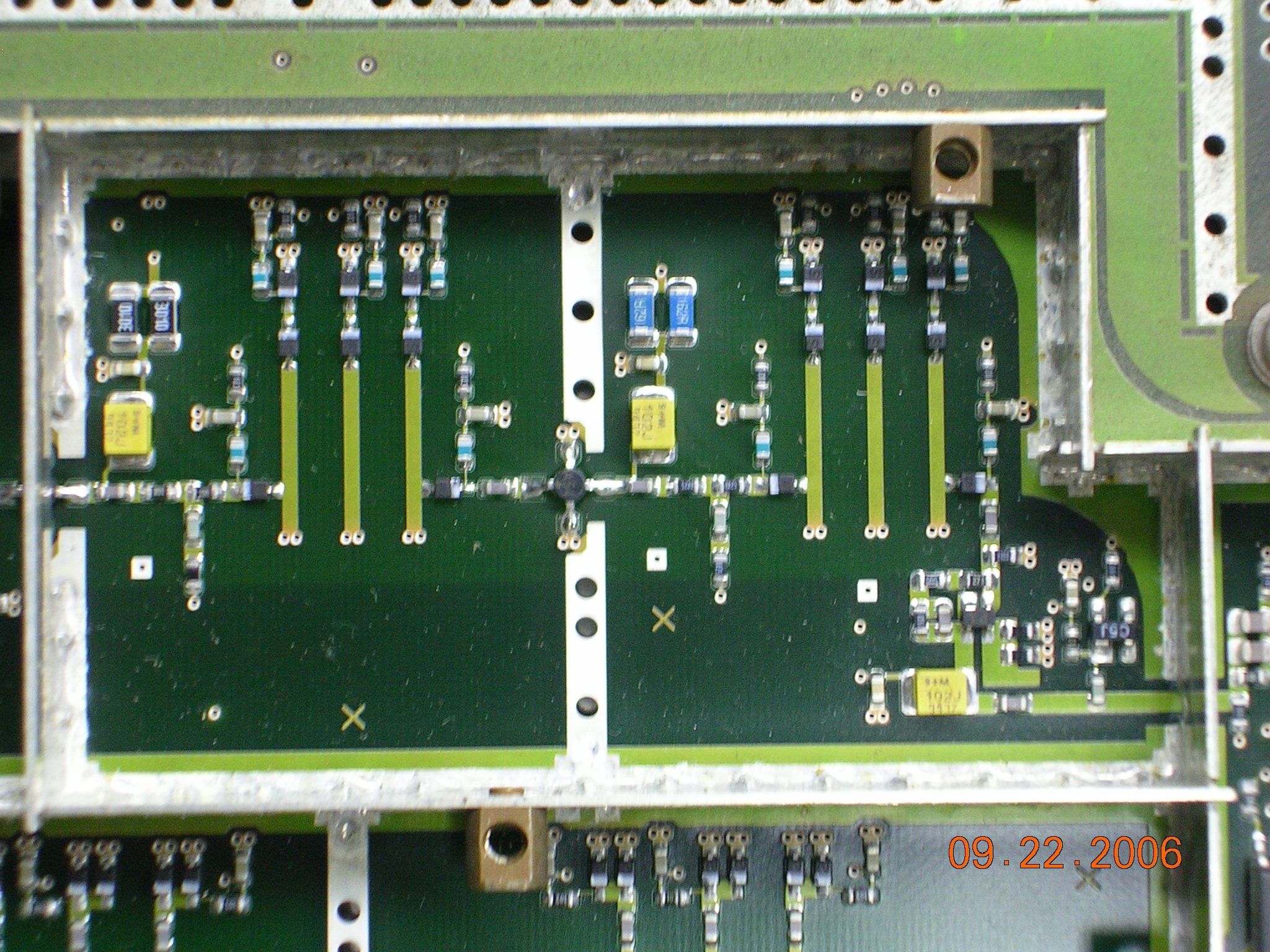

老外做的电路的一部分，电调谐滤波器电路。
[ 本帖最后由 littlemmx 于 2008-11-21 18:23 编辑 ]
我只能欣赏下，看不懂，呵呵
请高手做些分析解释，让大家都能了解其原理就更好了。
:11bb :11bb :11bb :30bb
tunable combline filter
:30bb :30bb :30bb 支持
:30bb :30bb :31bb :31bb
看看，学学！！！！！！！！！！！！！！！！！！！！！！谢谢了！
请高手做些分析解释，让大家都能了解其原理就更好了。
支持！！！
没吃过猪肉，想看看猪走，谢谢楼主了，长长见识
果然深奥呀，学习学习:25bb
能看清各个器件的型号就好了，这样比较好分析
其实看图片如果你不是想仿制的话，更多的是看别人的设计思路，很多器件是可以猜出来的。
比如说那个高频头，ku波段，应该属于民用产品，成本是需要考虑的最大因素，因此首先要考虑消灭调试，腔体的阻隔也是采用很灵活的隔板，为了提高温度性能，采用了有源偏置，这在我们的设计师中是很难会考虑到的。同时在选用混频器是明显没有选用双平衡混频器，用了谐波混频，等等这些考虑都是可以借鉴的地方。
另外还可以长上相关产品的生产厂家的网站上去，在发布的产品照片中会有许多可以借鉴的地方。
中功率放大器的照片最神的就是放大器的源极接地，可见在设计时只要理解原理，设计是一件很灵活的事情，所以不管现在单片电路发展的如何神奇，还是隔段时间多在网上充充电，看看先进的设计思想。
:30bb :30bb 貌似能理解一点~~~这玩意~
原帖由 burton 于 2008-11-22 12:46 发表
tunable combline filter
调谐梳状滤波器，^_^~
:30bb :30bb :30bb :30bb
结构挺复杂的啊 ,
建议以后发帖的同志们 能介绍一下,这些都 是干啥用的,
谈谈这个设计亮点什么的,
辛苦了，很不错！:30bb :31bb
不错啊！！！！！！！！！！！！！！！！！！！！！！！！！！！！！1
刚刚入门，还看不懂。：17de ：17de
原帖由 littlemmx 于 2008-12-2 22:34 发表
其实看图片如果你不是想仿制的话，更多的是看别人的设计思路，很多器件是可以猜出来的。
比如说那个高频头，ku波段，应该属于民用产品，成本是需要考虑的最大因素，因此首先要考虑消灭调试，腔体的阻隔也是采用很灵 ...
理解的好透彻，厉害。
:30bb :30bb :30bb :30bb :30bb :29bb :29bb
:31bb :31bb :31bb
很赞，又长见识了。。。。。。。。
我只能欣赏下，看不懂，呵呵
好久都没给这里上图片了，等过了这阵，慢慢添加。
没吃过猪肉，想看看猪走，谢谢楼主了，长长见识
mic1984 发表于 2008-11-28 13:40
我学车的老师一晚上要说好多遍这话，激励我们变聪明点。
好东东，学习学习！！！！！！！！！！！！！！！！！！！！！！
好东东！！ 顶一下
实物图，比较敢作。
正面和背面图。
littlemmx 发表于 2008-11-21 18:07
太雷人！！
呵呵，楼主很强，我们需要学习，我国需要强大！
呵呵，楼主很强，我们需要学习，我国需要强大！
眼见为实，不错
要是能有详细的解释就锦上添花了，多发发实物图是值得鼓励的
好东西，谢谢分享，看不懂，学习中
收藏了，感谢啊
全部DIY啊 真是猛！
回复 9# littlemmx 的帖子
叹为观止啊，得努力学习。融为贯通才是硬道理
得努力学习。融为贯通才是硬道理
高频头应该是台湾的，第二张图低噪管子用的是TC3928,TC3918。PHEMT GaAs FETs，好管子呀，可惜一直买不到。
tc3928 datasheet
回复 h_hanyang 的帖子
找了一张和高频头设计风格类似的图片。主要是板子上的标示500-******-00*。
电路匹配很难，牛bi建立在大量的实验基础上的，我们需要总结
