单馈点微带天线如何实现双谐振: The Versatile U-Slot Patch Antenna.pdf

如题所问，我以前仿真过一个微带天线，2个使用频率距50M,驻波曲线出现了2个谐振点，最近我又在搞另一频段的，希望也能出现双谐振点，但是始终出不来，希望各位大牛不吝赐教！小弟谢了先！{:7_1247:}

是不是可以设计贴片的时候一个边考虑一个谐振点啊

应该可以出来的 如果用正方形贴片 在对角线两侧放置馈点 是可以出来的   我曾经仿真过的是3G左右的  可以在2G和5G  出 也可以在2G 4G上出现双频

回复 2# w1301010 的帖子


    我是正方形的……

回复 3# redfire03 的帖子


    对角线2侧？麻烦您能截个图什么的吗？我想具体的看看！谢了啊！

回复 5# fouri5r 的帖子


     file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/EHLO{HOCKV3U9L$(RKK(`@X.jpg

红色的同轴线  黄色的是贴片  灰色的是介质板
不太清楚  楼主凑合着看吧。。。

不过位置需要调整 不然S参数和驻波可能没办法符合要求。。不知道楼主能不能用

回复 6# redfire03 的帖子


    图片是XX啊……看不到啊！

回复 8# fouri5r 的帖子


    这个  我下午给你传一个模型的压缩包吧  是CST09的 可以么。。

回复 9# redfire03 的帖子


    不好意思，下午忙了会儿  你发我邮箱吧 fantasy.xyl@gmail.com  十分感谢你

回复 4# fouri5r 的帖子


   矩形的不行吗，一定要是正方形吗？

回复 11# w1301010 的帖子


     呵呵 我目前是正方形的，所以想在其基础上改进! 您说的一个边考虑一个谐振点确实可行吗？我一直是正方形的，我可以试试！谢谢！

怎么没人来讨论了啊。。。等待ing。。。

先把馈电确定了，然后在微调仿真吧

回复 14# fzlnight 的帖子

        我最初出现双谐振的是一个正方形微带切角右旋圆极化天线，那个馈电就在象限轴线上，现在换了频率就出不来了！
        我试了2种方法：
                  1、矩形的，馈电在对角线或其2侧，一条边考虑一个谐振点，我没有仿真出来；
                  2、在正方形辐射片上开U形槽，目前也没有出现2个谐振点。

        哎，还剩一种了，在地板上开窗口，希望能出现，最近还在忙其他的，所以这个进度较慢，
       有结果了我给大家分享下，同时也希望各位多提建议！谢谢了！

不好意思啊 出差了 然后把模型的事情忘了 对不起啊。。。。你第一个方法就是我要给你的模型啊。。。不过应该是可以出现双频的  还有就是在地片上开十字的槽 应该也是可以双频的

回复 16# redfire03 的帖子


    上次你发的图片XX看不到 ，呵呵 ，你给我截个图发我邮箱fantasy.xyl@gmail.com，或者我QQ是398505697，十分感谢你！

回复 fouri5r 的帖子


    你的是单馈点啊   我开始说的是双馈点  那样的话恐怕就只能在底片开槽了  前段时间有同学问过
你可以试试在地片开十字槽  不同长度 应该可以出双频     你一定要背馈么  侧馈可以么？ 如果用微带线侧馈的话   就好弄了

回复 fouri5r 的帖子


    如果旁馈可以的话 我去帮你找找模型 HFSS的模型  他的模型是多层微带的 可以实现双频

回复 redfire03 的帖子
   十分感谢您能再次回复。
   侧馈其实也可以，反正再从旁边用微带同轴转换就可以了。
   我最初仿真时是单馈电背馈的，是2个天线叠放在一起的，难道和你说的多层是一样，双谐振是受上层或者下层天线影响产生的？

回复 fouri5r 的帖子


    我说的那个旁馈多层的它是这样的： 有两层天线  不同尺寸以达到不同频率  开一个十字槽 分别对他们进行耦合馈电  十字槽是一个旁馈进行馈电

回复 redfire03 的帖子


    哦，那你所说的就相当于是2个天线了啊！我单层天线（按中心频率设计），背馈或者边馈（不管是单、双馈电），是不是在天线的地上开一个十字槽就可以实现双谐振呢？最近手头上工作比较忙，都没时间研究了！现在不都流行小型化嘛，客户都想买万能天线……呵呵……

最近正好在研究这方面的东西， 3楼说的对，不过那样产生的两个谐振点有不一样的计划方向，  楼主可以考虑在patch上加一个槽， 产生另一个谐振点

回复 wavedyd 的帖子

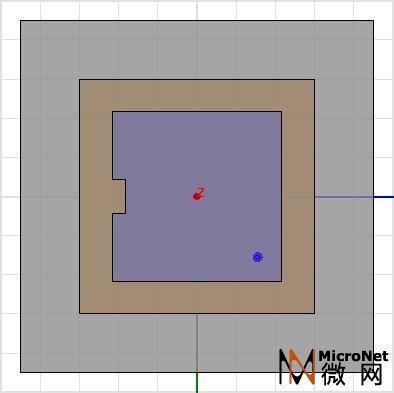

    楼上辛苦了，半夜4点回复！很是感动啊！你所说的跟我这图片一样吗？我馈电点在对角线上目前，然后调至2侧即可？开槽位置我的正确吗？目前这个模型驻波3还有些大，轴比3.5，基本没大问题了！但是还是只有一个谐振点！

不正确, 我是说, 如果开槽就不用把馈点放对角线上了, 放对角线上出来的两个模式计划方向不一样, 槽要开在中间, 楼主我给你看篇文章, 这篇文章我刚研究过, 写的很好, 你好好研究一下, 然后你再和我讨论讨论. By the way, 我不是晚上四点.

回复 wavedyd 的帖子


    不管怎样，您还是辛苦了！十分感谢你！等我有了结果再向你请教！

呵呵，那个东西我好像也看见了哦，我也想学习一下啊。

回复 fouri5r 的帖子


    他是靠缝隙耦合馈电的，两个缝隙分别给两个贴片馈电，因为贴片大小不同，所以可以达到不同的频率
