圆柱螺旋线端口设置: 111hh.zip

我用一截面为圆形的电缆绕成了一轴向圆柱螺旋线,图形类似于http://bbs.rfeda.cn/read.php?tid=3.请问激励端口该怎么设置呀?我在螺旋线起始位置处的圆截面设置lumped port ,但软件老提示出错.清高手指点!非常感谢!

应该是wave port吧
一般在物体表面设置端口都是用波端口
在物体内部设置为lumped port的
：9de
我是这么想的，你试试

谢谢,我改成wave port 了，可是还是不行．软件自身提示可能的原因频率太低．我用的是１MHZ，目的是想看看螺旋线所绕成的圆柱体内的电磁场分布，HFSS该不会连成１MHZ也不能运行吧？肯请高手指点．

当频率选择为1GHz时，软件正常运行　

你绕的半径是多少
你算一下你绕的频率是多少？

本帖最后由 雨香 于 2010-6-7 16:00 编辑

回复 2# stringjiyin 的帖子
    你好，我现在在microwave studio中建立了一个双绞线电缆的模型，模型工程为附件。其中红色的为铜，黄色为teflon；中间两个红色为导体，两边两根黄色仅为填充物。外边的红色（铜）为屏蔽层。

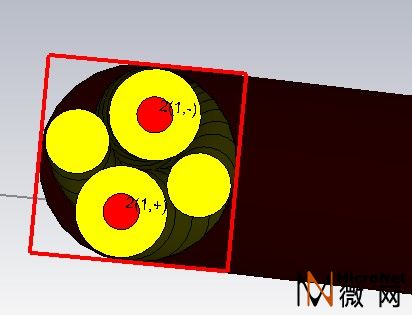

    看了一下帮助文档，貌似加waveguide ports比较合适。我加的端口如图1所示，其中每根导线两端同为正，或同为负。

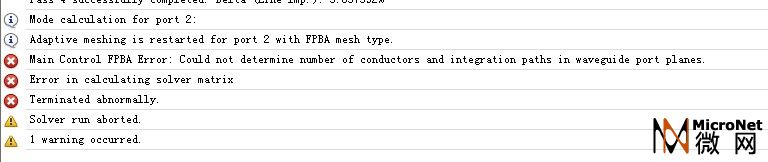

    但是仿真后，第一个端口正常，但是第二个端口一开始仿真就报错。报错截图为图2所示。
   不知如何解决，请指教。谢谢！
