我这个滤波器怎么设计接口？因为要在矢量分析仪和频谱分析仪上测试！: filter3_prj.rar

我做的这是2.4G带通滤波器，最后要制作PCB版图，但是怎么设计这个接口问题？求解！

各位大侠帮帮忙

就是在你加part端口处加，不过想这样的微带形式的滤波器，应该做一个工装来测试。就是做两个SMA接头的工装。

回复 3# huangfeihong88 的帖子


    我要做一个成品，PCB板要印制出来，还要封装，但是怎么设计这个接口呢

本帖最后由 huangfeihong88 于 2010-5-18 15:18 编辑

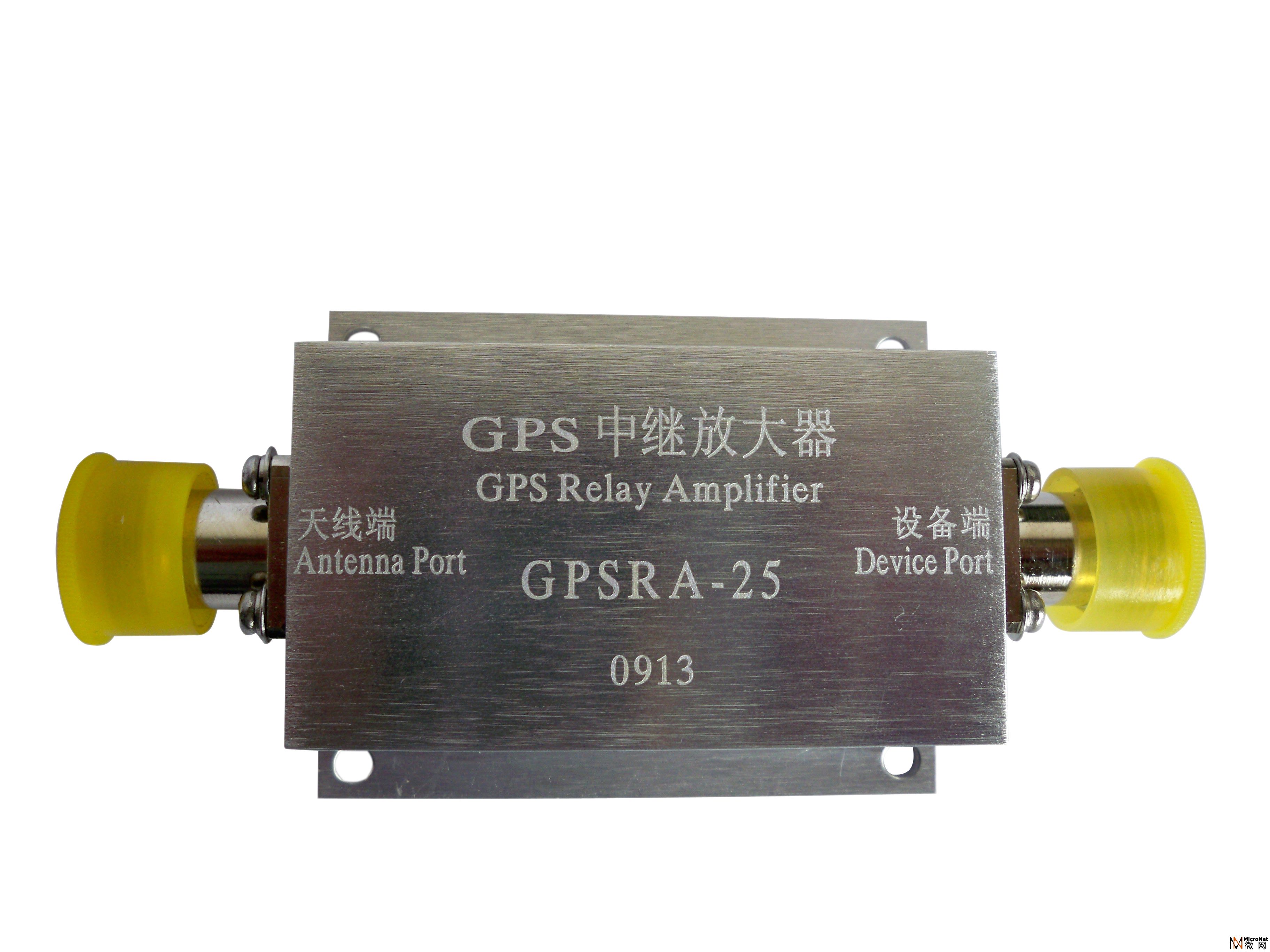

那就好说了，直接做一个铝壳，然后再铝壳两端洗出SMA或者N行的连接器的尺寸，还有打出安装孔的尺寸。就像这样，如图：

回复 5# huangfeihong88 的帖子


    你能帮我弄一下么，我不太会，不封装了，就焊两个SMA接口就行

回复 5# huangfeihong88 的帖子


    就是在两端加两个焊点，SMA的，这个我不太会，接口有四个固定脚，中间连在微带线上就行了，是不是得根据接口的大小才能设置焊孔？

.。。。。。。。。。这个 这个很难么？
你找下SMA头的外形图，就明白了。用偏脚的SMA头。
SMA头中间的针焊接在微带上，四只脚焊在PCB的地 就可以了
一般SMA中间 针的直径大概1mm吧

对。楼上说的很对。
