自制电感线圈！: coilcalc.rar

最近做了一个LC窄带滤波器，中心频率60MHz,3dB带宽4M,最开始使用的贴片电感，插损有10个左右，后来由自己用铜线绕的线圈，本以为插损会变小，没想到比原来的效果还要差，请问这是什么原因啊？是不是用漆包线绕的话会好一些啊？

我觉得还是买那种做好的电感吧。用这两种都不是很好，他们的值会因为外界环境而改变的，比如说压一下。

但是自己绕的电感Q值要大一些啊

还没自己做过这些东西呢，支持微波diy

一般线绕的电感Q值不太好的啊！建议买村天的或这TDK的

这可能不仅是电感的损耗或Q值问题,更多应该是BP的设计或是其他各元件的问题.一般地说绕电感的线粗些Q值大些.同样电容也有Q值问题.要选用合适的种类.另外,组装BP的电路板排版和焊盘大小有更不能忽略的影响.

几阶的？这么窄的频带，还60多M，很难调的。500多MHz以下的低通，用LC还可以，都是要自己手绕电感，否则插损太大。几百兆的窄带滤波器都是用螺旋腔体做。当然，我这些都是大功率的，要求插损小。如果小信号，可以考虑用声表滤波器或者晶体滤波器。晶体滤波器很窄就是了。

5阶的    因为对矩形系数要求有点严格    感觉做出来的不是很理想  ...

用镀银的线可能要好点....

贴片电感体积小，Q值低，建议用漆包线绕空心线圈。

设计好，用MWO等仿真软件优化一下。

60MHz的滤波器，用线绕的没问题，就是线圈要微调。
不知道你用的什么结构，，电感值有多大？
贴片电感Q值要比线绕的低的多。

虽然是去年的问题，路过说说，自己绕电感主要是精度不好掌握。用漆包线要好一些、

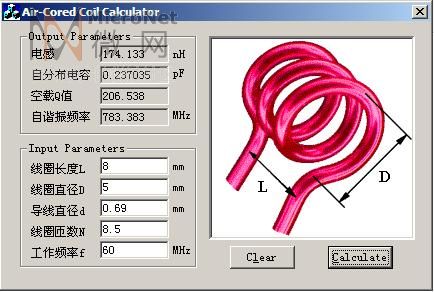

用这个coilcalc算一下吧，我自己编的小程序。
