ADS仿真：带通滤波器: filter3_prj.rar

本帖最后由 问天向 于 2010-3-23 13:00 编辑

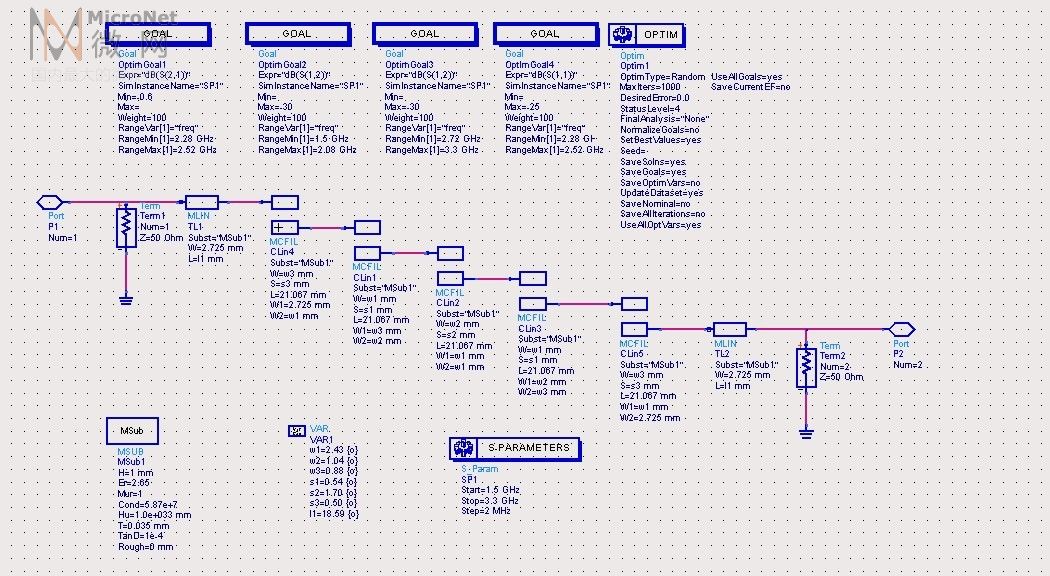

新做了一个带通滤波器，发上来和大家分享一下
技术指标：中心频率f=2.4GHz
              (2.4±0.12）GHz内等波纹衰减小于08dB,(2.4±0.32）GHz外衰减大于30dB
            输入，输出微带线为50欧姆

来看看啊！

支持，好贴啊！！！

严重支持分享

文件打不开啊！！！

支持，主要看哈！

楼主，请问你的ADS和破解文件在哪下的，为什么我用ADS设计滤波器优化的时候老是出错，我的元件布局基本跟你一样的

楼主，我看了你的图突然知道自己哪错了{:7_1262:}

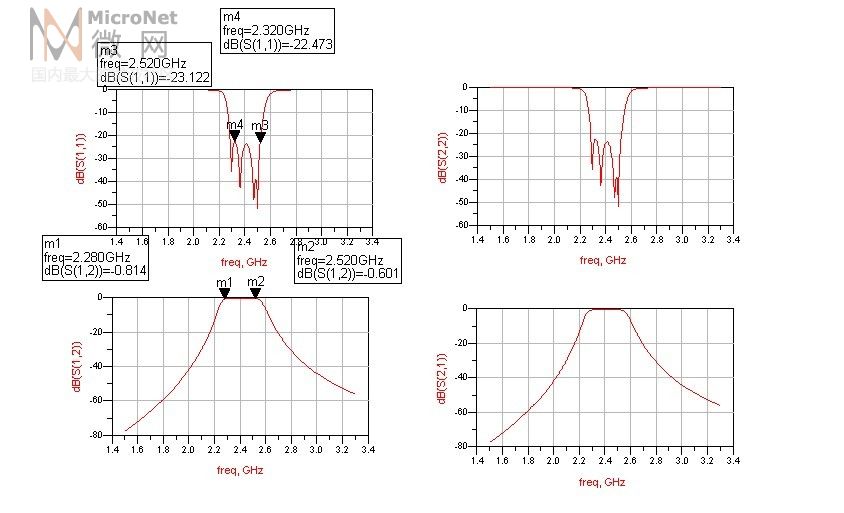

看看版图仿真效果吧
】

学习学习，感谢LZ~

下载学习一下！谢谢楼主！
