对文献中一个多频段手机天线的讨论:
本帖最后由 qujingrun 于 2010-3-9 09:20 编辑
本贴讨论的是我在文献中看到的一篇文章“Design of A Multiband Antenna for Mobile Handset Operations”.文中提出的天线结构为单极天线和环形天线的组合,据文中描述,单极天线和环形天线均为短路结构。我所不理解的是:geometry图中的“feed port”到底是端口还是实际的一段微带线?如果是一段实际的短路微带线,那么本文提出的结构该如何设置馈电端口呢?欢迎大家的讨论。

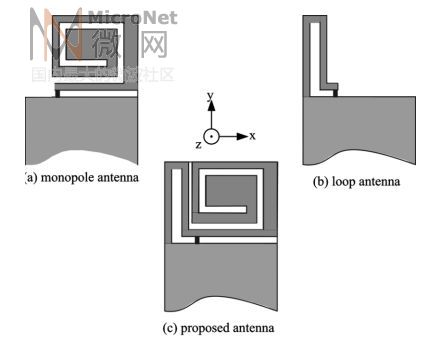

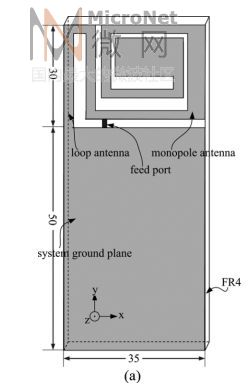

附件中是天线的结构和文章原文。
还是没人回,自己先顶一下
确实有点急,有了解的回个帖啊
我觉得feed point那个地方不是微带线,而是一个电压源。
回复
4#
aldous
如果是电压源的话,比较容易理解。如果当成馈电的集总端口,效果应该是一样的吧。我曾用集总端口仿真过,得到的结果与文献中的相差很多,尤其是增益,居然低于-20dB。
给你移动到手机版区
先查看一下,希望有用
我也想知道答案
感觉是个inverted-F 天线的变种吧,个人也感觉那个地方应该是一个电压源。
楼主仿真的时候天线的参数都齐全了?
