ADS设计时关于PCB的一些问题:

在芯片的PDF中给出了一些典型应用电路，其中PCB材料也给出了，但是在ADS仿真时如果用PDF里所给PCB材料时怎么确定板材的各项参数，如电导率，微带线金属层厚度，微带线的损耗角的正切等。
例如给出PCB型号为：Arlon Culad 250GX -0300-55-22，0.030'' ，Er=2.55。从中可以看出基板厚度为30mil,相对介电常数为2.55，但怎么确定电导率，微带线金属层厚度，微带线的损耗角的正切等。请大家指教！

电导率由导体材料确定，一般是铜，网上搜一下就知道具体数值了；
PCB工艺中，一般是每平方米用多少盎司的铜来确定金属层的厚度，一般手册上会给出来；
比较麻烦的就是损耗角正切了，这个数值对电路性能的影响很大，往往也是手册上提供的，如果没有，只能自己测了。

楼主所提供材料的手册中提到了Dissipation Factor，该参数与损耗角正切相关，具体内容参见wiki。

多谢两位的回答。
这是从其官网上下载的手册上的资料，我从中没有找到那些参数.还请两位指教。

回复 3# jetfighter

怎么看出Dissipation Factor的？谢谢

回复 2# jetfighter

手册我已经上传了，里面貌似没有呢。还请指教！

本帖最后由 jetfighter 于 2010-3-3 17:57 编辑

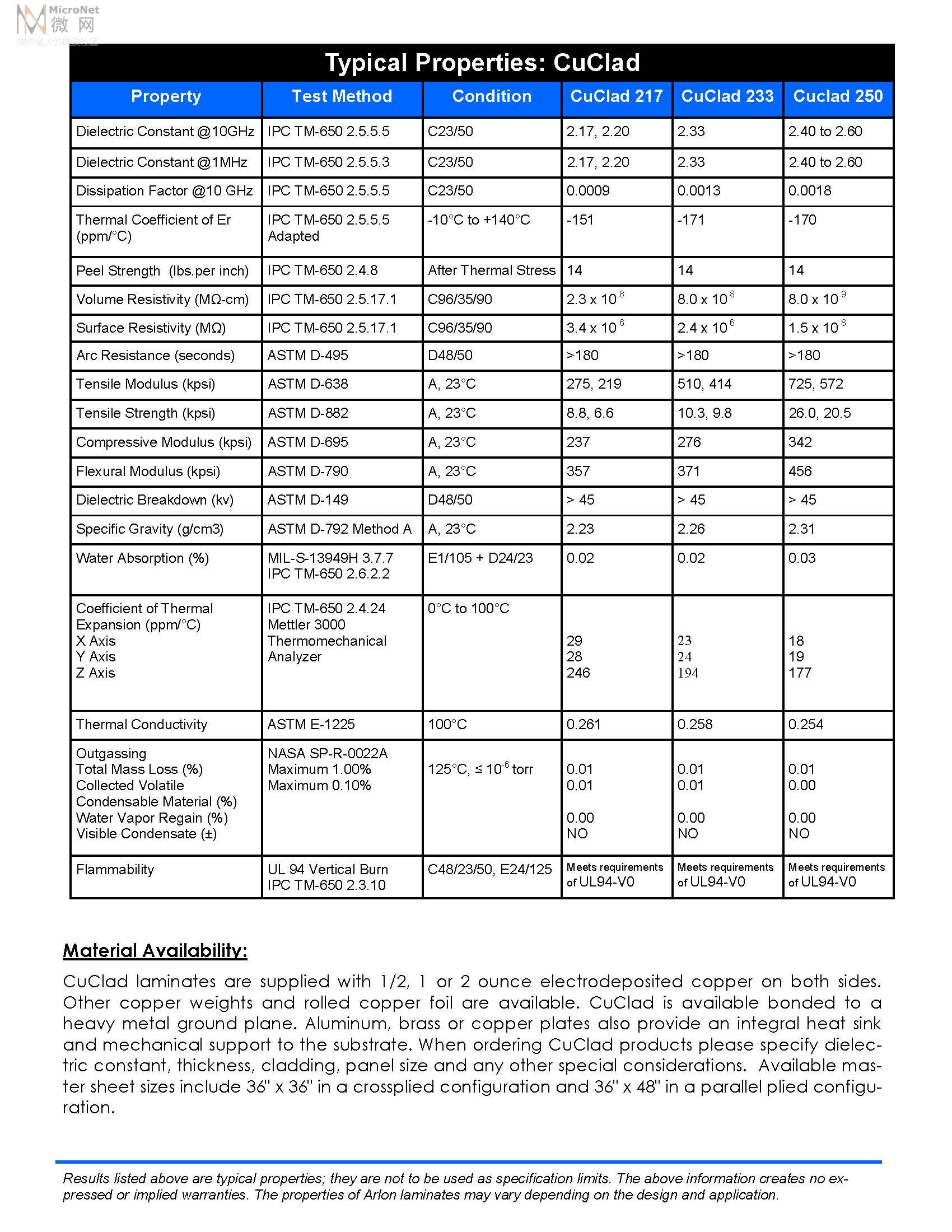

表中第三项，和最后一张图。。。

这个就是电路板的一个参数啊！多看看参考资料啊！不过在实际应用中由于各方面因素不一定要用给出的电路板，不过pdf中的实际电路板和ADS仿真出来的不一样啊！

谢谢各位的回答！介质损耗角参数已经找到了。金属层厚度，电导率，相对磁导率还没有找到。{:6_944:}

微带线金属层厚度
1/2 oz 7-18um
1 oz 14-35um

回复 10# movingstar

谢谢的你的回复！这个像是一个范围，怎么确定呢？仿真的时候填入参数的时候是一个确定的数呢。还请指教！
