V段八木天线仿真.rar

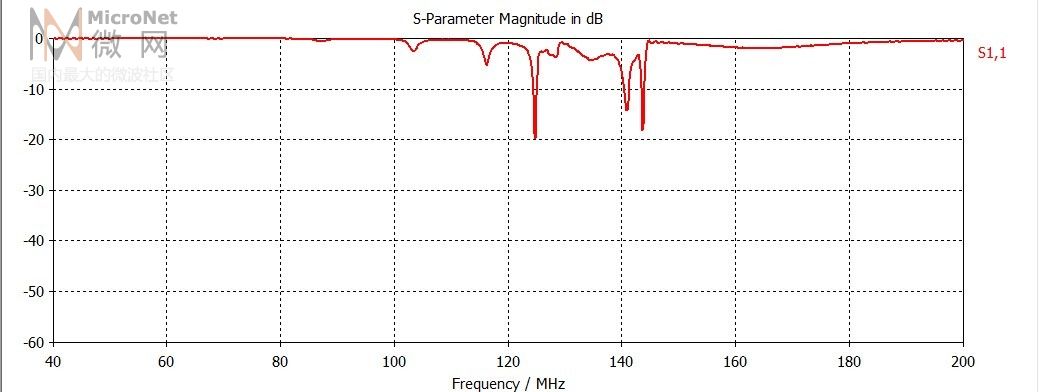

在仿真八木天线时，我将频率范围选择为40~200MHz,得出的|S|dB为图122

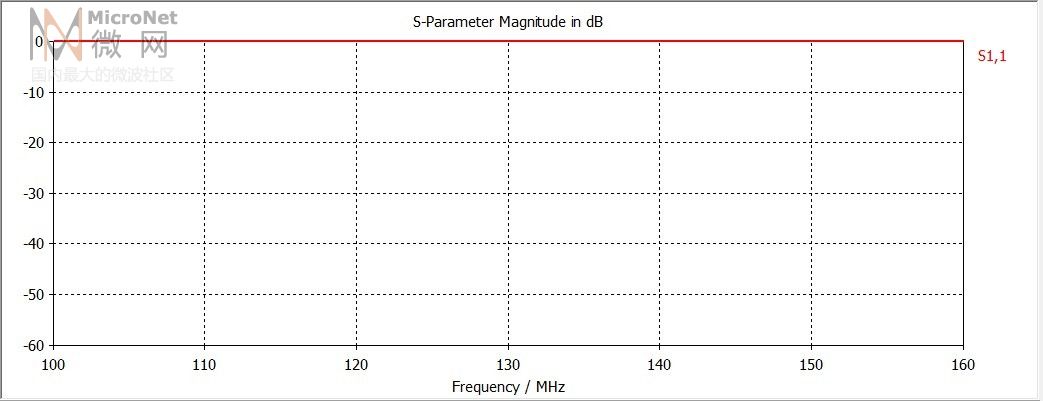

在图中可观察到在100~160MHz时S参量变化较大，因此，我将频率范围缩小到100~160MHz，可是却出现图121的情况
由于本人非微波专业学生，而且正上大三，和微波有关的一门课程微波技术也是下学期才开设，对于CST的使用一直是在摸索中，很多问题我也觉得是很傻很天真，希望大家能谅解，随帖附上我的天线模型，期望大家能帮忙改改，最终的设计目标是希望能在145MHz左右达到驻波比1.5以下，增益能达到13dB，希望能帮帮我~~~

第一个图很明显是有问题的，检查下你的设置是否正确
你说的缩小频率范围我是不是可以理解为仿真频段呢，设置仿真频段是有一个标准的
假设中心频率为f，则频率范围为：f/1.3~1.3f，你按照这个设置后在试试看吧
