照一篇文章中的结构用CST仿真，发现S parameter有明显的平移。文章中提到是用drude model设定的金属铜，而我是直接调用的。请问是这个原因造成的平移吗？我们怎样在CST中设置材料为drude model呢？ 谢谢

还有，文章中提出的unit cell的高度比金属厚度与dielectric layer厚度的和要打很多，请问有必要再设定吗？谢谢

文章呢？这样没人能解答啊

回复 2# karcsija
呃，就是这一篇，谢谢指教~

按照论文中大致建模了一下，有些细微参数论文中没有提及，不过应该不影响大局

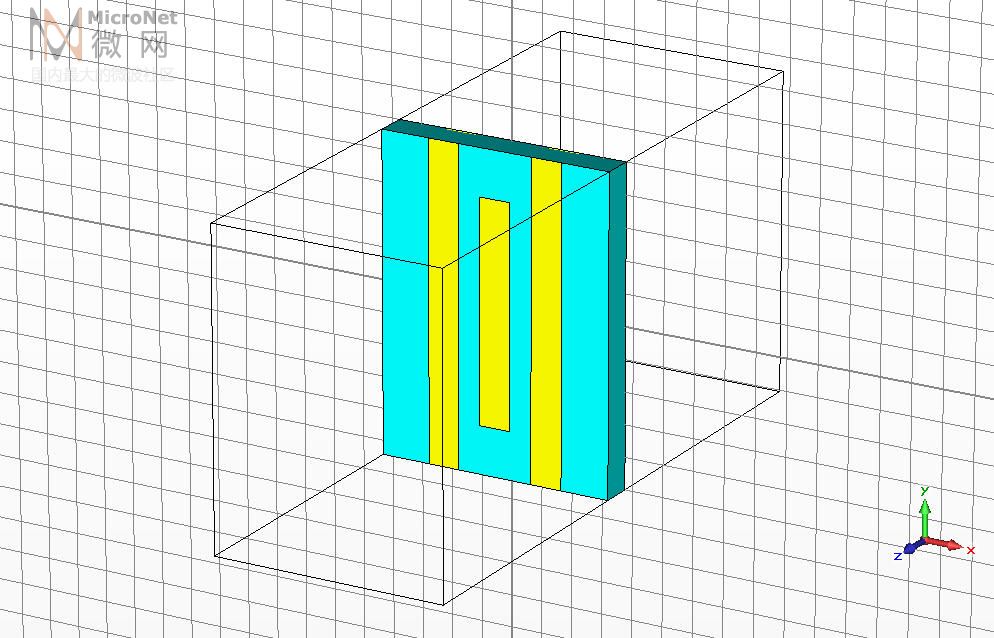

模型如下，你建模应该没有问题，我也是用的系统自带的copper

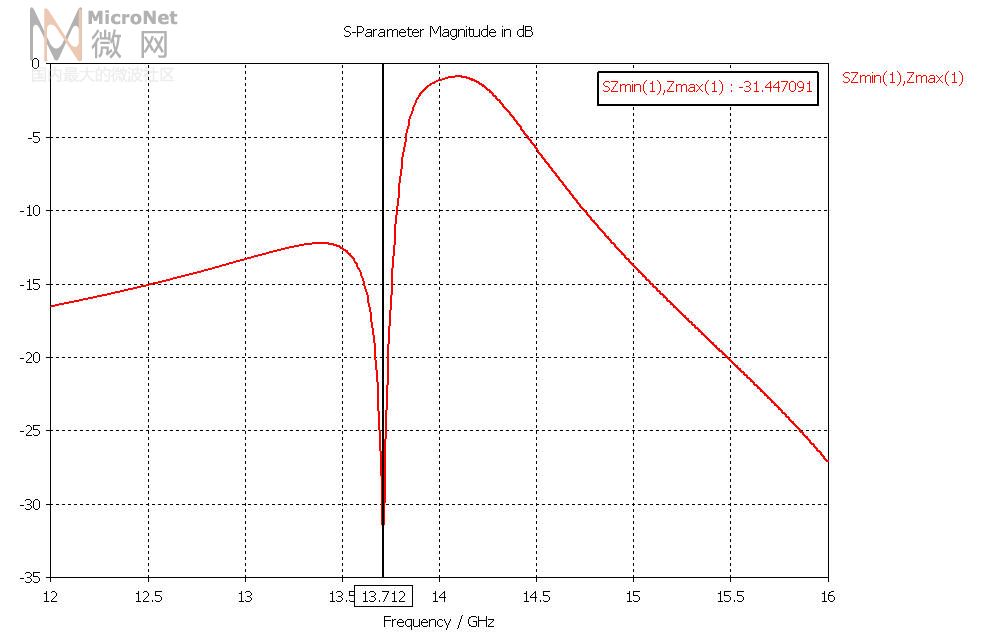

传输特性：

基本上谐振频点在13.7GHz左右，还是比较吻合的

就是有点疑惑论文中的transmission与reflection，两者不是一个概念吗？传输特性应该就是所有S参数，而反射系数应该专指S11或S22诸如此类的吧，呵呵

金属厚度设置为无限薄就可以

回复 5# karcsija
谢谢斑竹的答疑。您刚才说的transmission和reflection他分开表述,是不是为了说明absorption在不同frequency的强度呢。请问您对于金属厚度的设置是多厚呢，文中说明了是10um,我的结果大概在14点几GHz地方振荡。而且您话的外延框是表明unit cell的大小吗，因为文中说的是9.5*7*2.274 mm3，而您画的厚度似乎比2.274mm厚啊，虽然我以前算过的情况是这个厚度不影响结果。恩，关于你说的其他尺寸，我改变过金属条之间的距离，振荡频率没有怎么改变。关于dielectric layer,您是直接调用的文中提到的rogers5880吗？我分别调用过这种材料的lossy/lossless的情况，振荡频率也没用改变。。。谢谢指教！

1、10um，网格除非加到非常密，否则无法仿出趋肤效应，一般太薄的话，建议设置为无限薄，5楼我也提了下
2、外框不是整个unit cell的大小，只是推荐的边界设置（Zmin和Zmax）
3、我感觉文中关于unit cell说明有问题，因此我用的是9.5*7*1（可能错了），但是你说不影响谐振频率那也没关系
4、介质层我直接设置了介电常数2.53的材料
5、transmission和reflection我还是有点不明白，是不是为了说明不同模式下的谐振频率？
以上，欢迎再讨论和指教

回复 7# karcsija
1. 可否请教下你2.53是怎么设定的吗？我是把permittivity设置成2.53平方，振荡频率倒是对了，但其他频率的magnitude有些出入。。。2. 我单纯把金属厚度变薄时候，振荡频率并没有变化
3. 文中可能就是把S11和S21当做reflection和transmission吧
不介意的话可否参考一下您的程序呢，谢谢

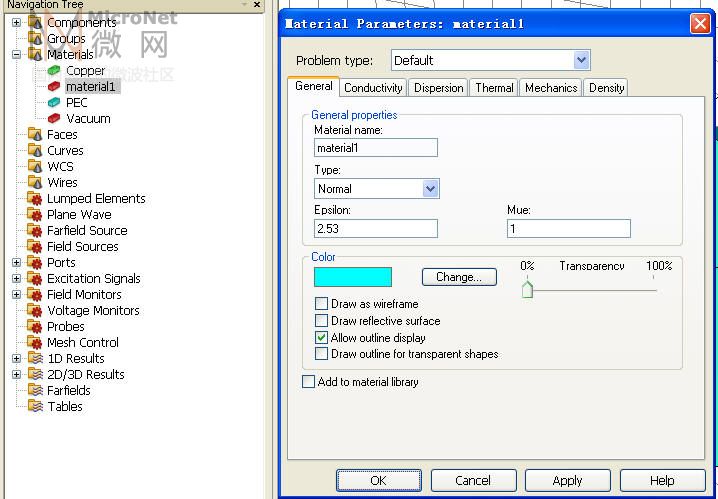

材料设置



不好意思 ，我用的是cst2010，由于版本只能向下兼容即使给你.cst工程文件你这儿可能也没法使用

如果你真需要的话我给你vba宏，怎样？你版本是多少？

现在用的是2010的beta版，CST China Beijing已经用release版了

楼上真厉害啊！！

CST发展不可限量，赞一个

懂得回报哈

回复 14# 00d44
恩，谢谢提醒！（开始没有注意到这个功能：9de）

慢慢就熟悉了
