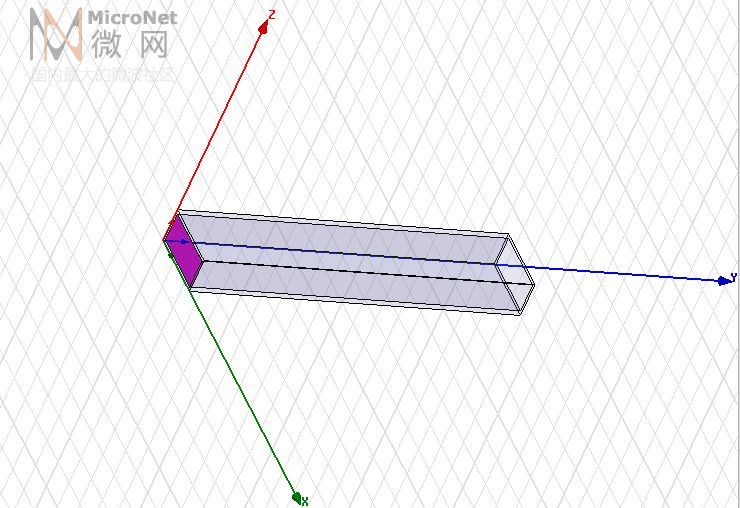

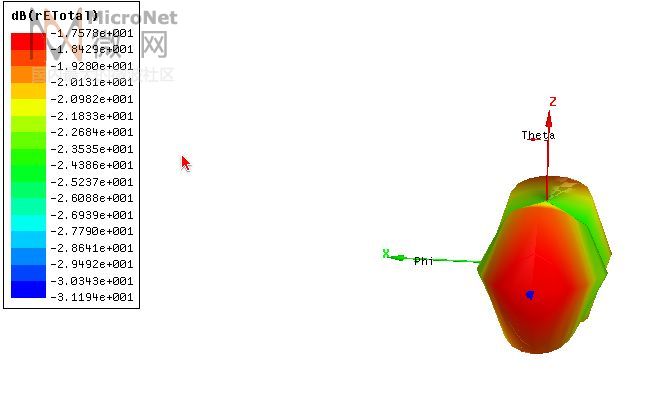

我自己仿真了一个矩形波导形状的天线，但远区场的电场仿真3D结果却成了对称的了，这样的话岂不是天线两头都有对称的电场了吗？大家帮帮忙看看哪里出问题了

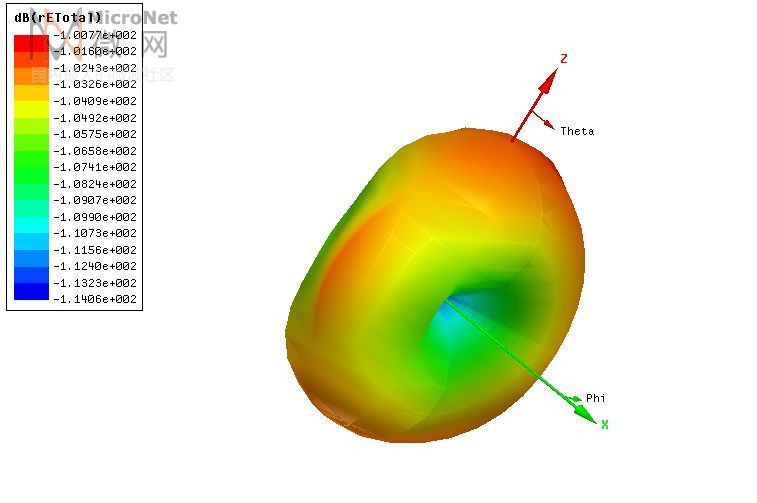

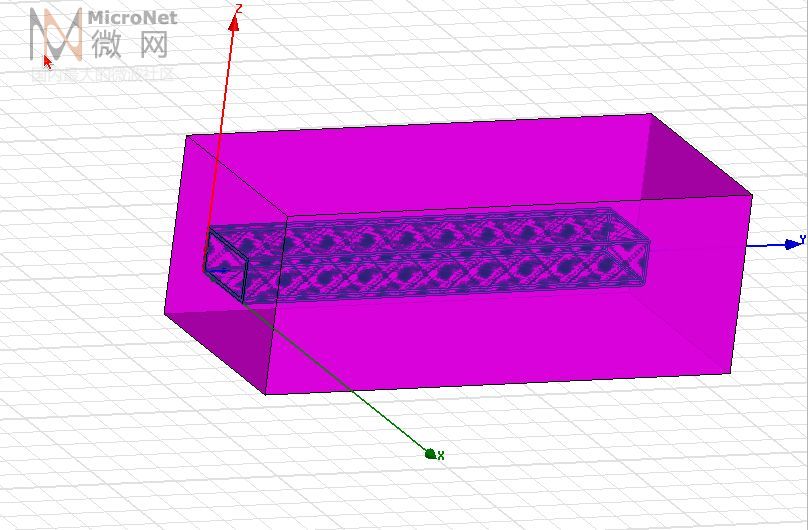

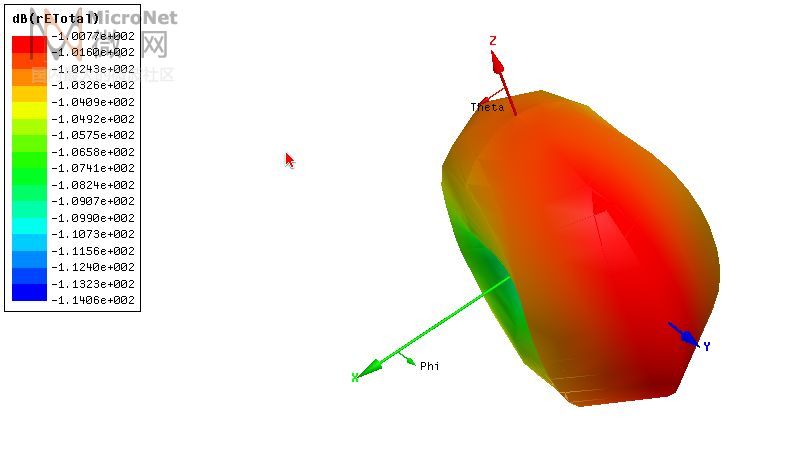

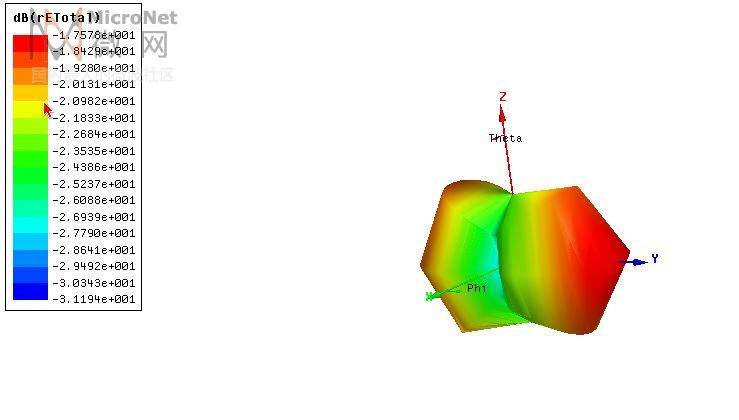

又重新修改了一下，发现主要受空气箱子的影响，以前的模型里面把波导直接包在空气箱子里面了，现在把空气箱子的前面设置成与波端口一个平面(不过这样rad面与pec面有一些重叠，先不管了，应该影响不大)，结果就发生了很大的变化，最下面是一些修改后的图片
你的模型也卖的太贵了，注意一下，我下载下来2个金币就没有了。你的模型我看过了，应该是一个波导辐射器，你的端口设置应该是有问题的，你直接在波导的一个端口设置一个waveport，然后在这个waveport上设置一个金属盖板。
本帖最后由 清水之滨 于 2010-1-3 19:38 编辑
你的模型也卖的太贵了，注意一下，我下载下来2个金币就没有了。你的模型我看过了，应该是一个波导辐射器，你 ...
八吨牛 发表于 2010-1-3 19:09
晕，实在是不好意思，我是 设置不要钱的,就是不知道咋设置：cacakiki16de
你的模型也卖的太贵了，注意一下，我下载下来2个金币就没有了。你的模型我看过了，应该是一个波导辐射器，你 ...
八吨牛 发表于 2010-1-3 19:09
谢谢牛版主解答，牛版主的意思是在我应该在波端口上换成金属盖嘛，我设置了一个真空的盒子，然后在上面选个面弄成波端口了
HFSS默认的背景是金属，这也就是为什么所有的HFSS天线模型需要画一个box作为辐射边界。如果你的波导端口也包裹在辐射边界内的话，端口两端都是空气，也就是说软件不知道能量向那边传输，在后面盖个金属盖板，让能量向你想要辐射的区域辐射。
